istioctl: -h 로 필터링 할 수 있는 옵션들 확인 가능 --port : 포트로 제한 (ex. 8080) -o : output (상세히 보고싶다면 json. json 이 실제 configuartion)

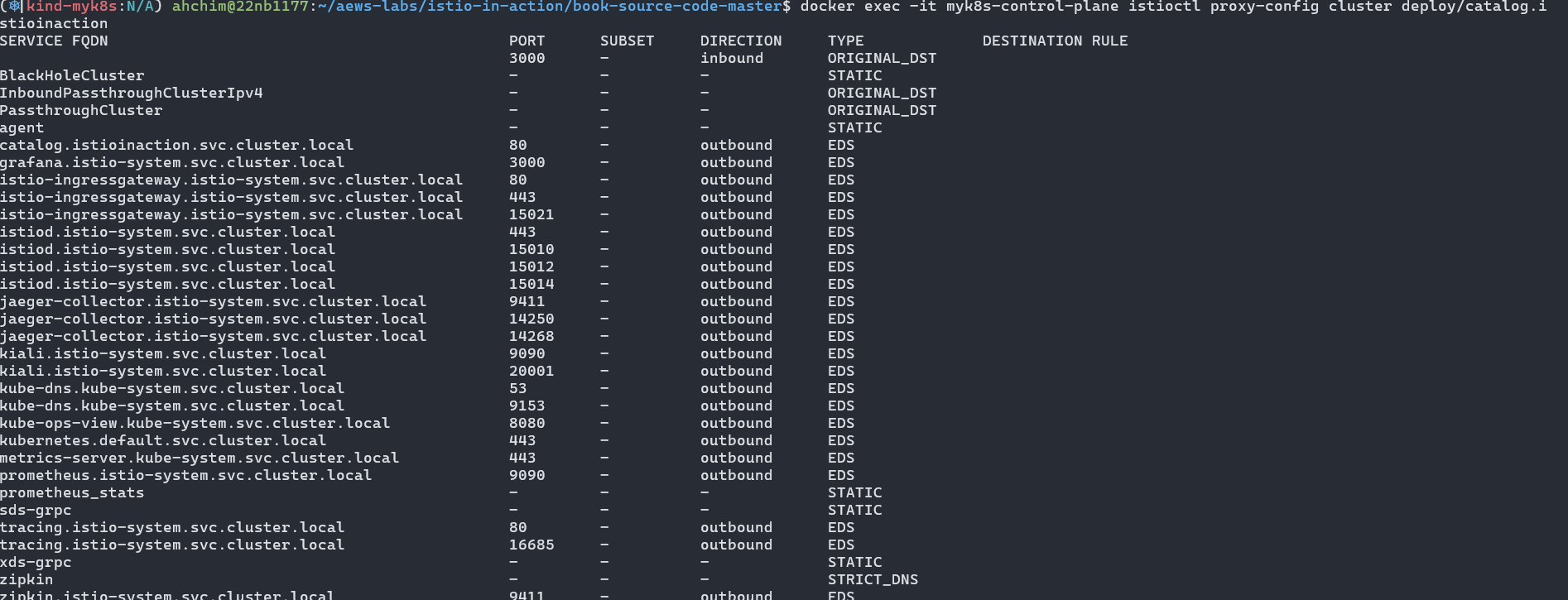

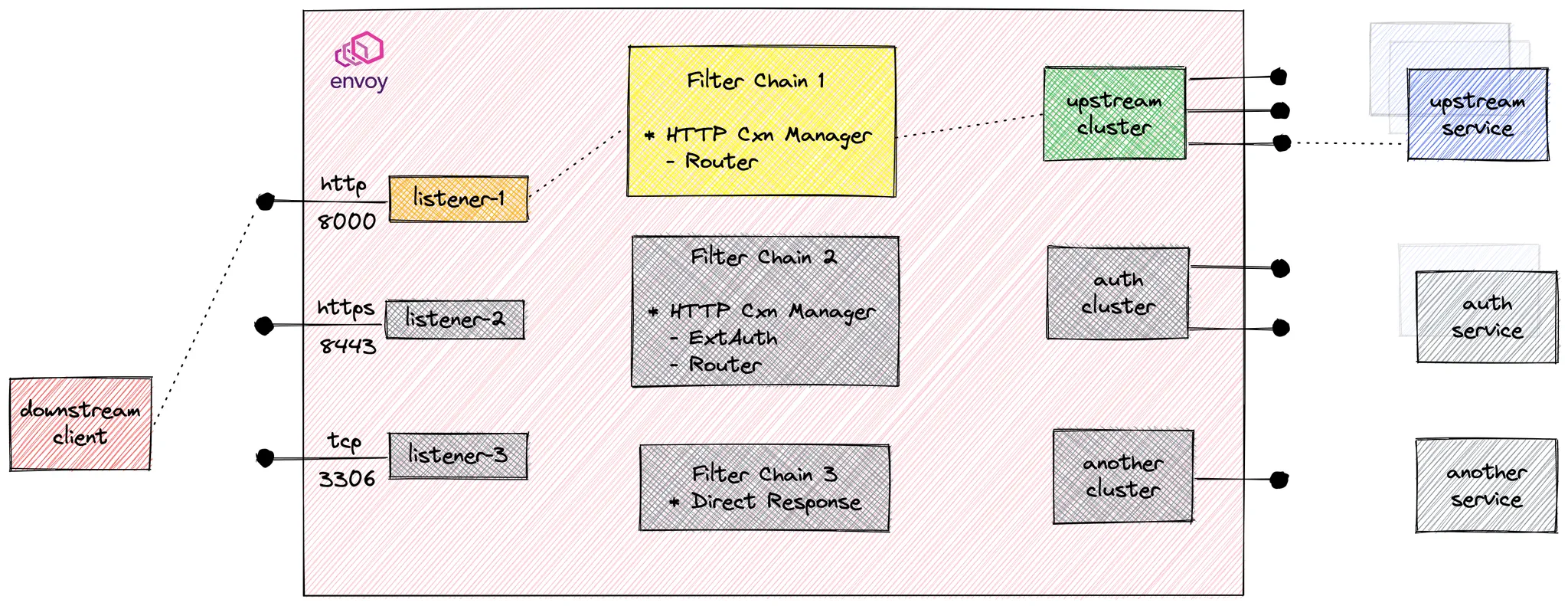

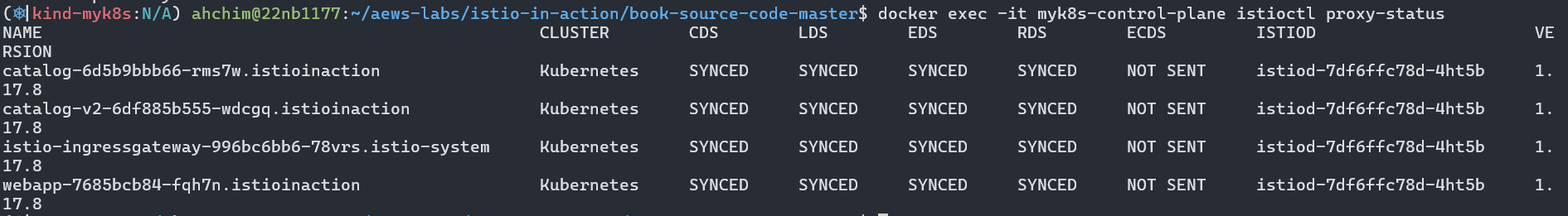

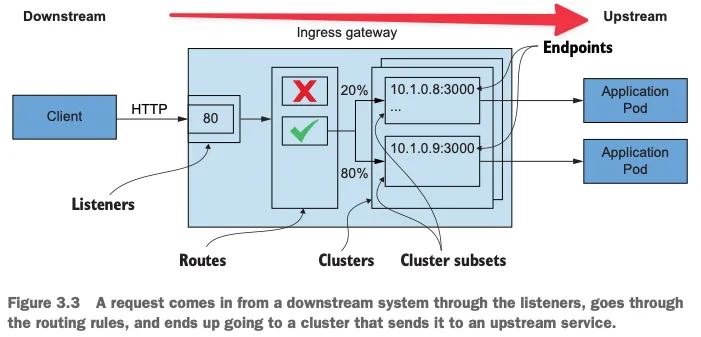

LDS - Listener Discovery Service RDS - Route Discovery Service CDS - Cluster Discovery Service 클러스터 정보를 보고싶은데 너무 많음. -fqdn 으로 필터링 가능 EDS - Endpoint Discovery Service 필터링: direction(in/out)|port|fqdn(service) 위 내용은 ingressgateway 관련 설정을 확인하였으나, 동일하게 catalog sidecar proxy가 배포된 istio proxy config에서도 확인 가능
특정 파드의 istio-proxy 에 Envoy 에 Admin 웹 접속
# 신규 터미널 : istio-ingressgateway 파드
kubectl port-forward deploy/istio-ingressgateway -n istio-system 15000:15000
#
open http://127.0.0.1:15000
proxy의 config를 명령어로 보기 불편하다고 하면 port-forwarding 시킨다음에 admin web을 접속하여 확인할 수 있다.
cert: 인증서 내용
config_dump 바로 확인 가능
help
heap_dump
listener
prometheus 포맷의 메트릭도 실시간으로 확인 가능

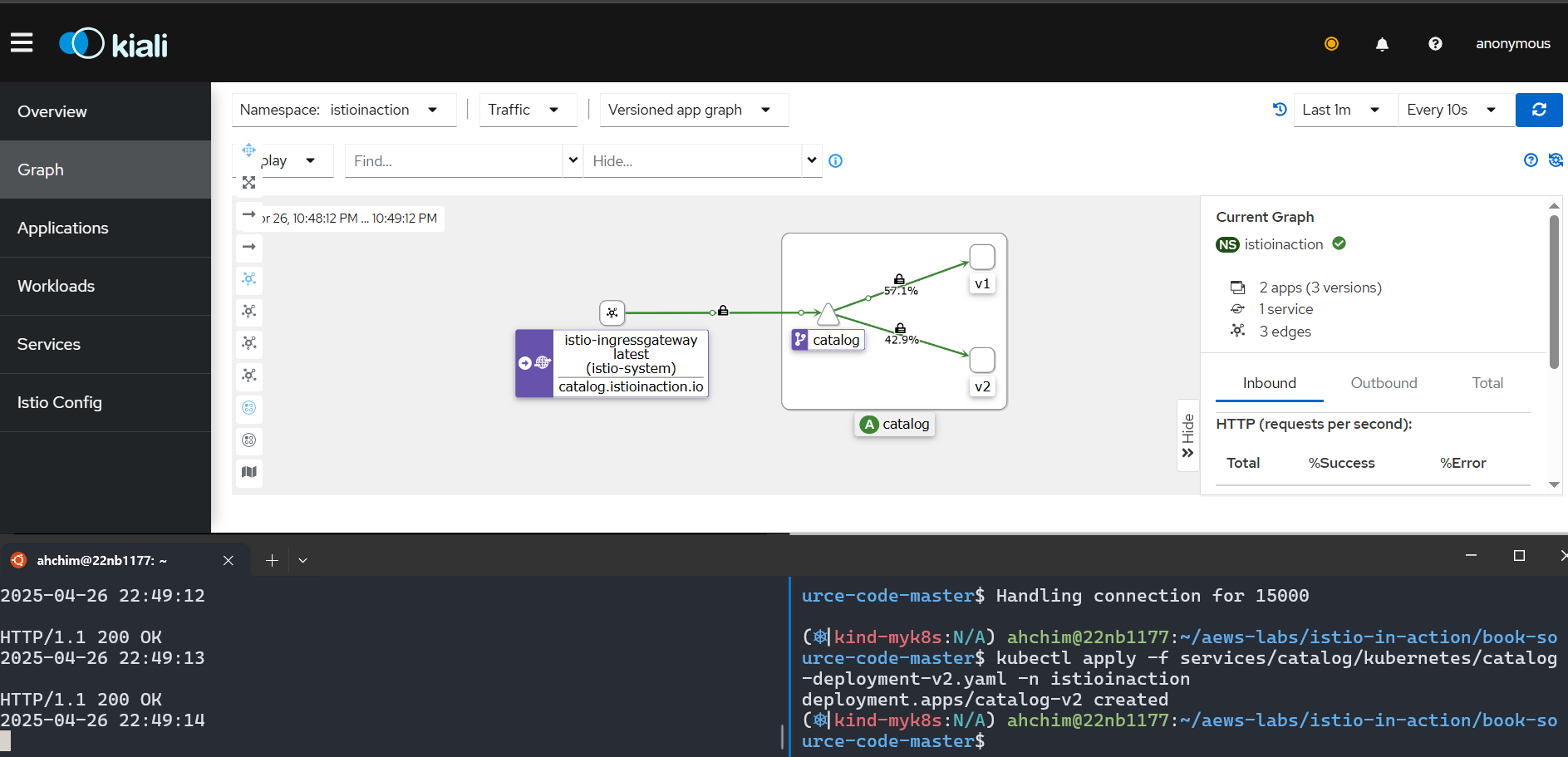

5.2.3 - catalog v2 서비스 배포
istio 트래픽 제어 기능 동작을 알아보기 위해, catalog 서비스 v2 를 배포해보기

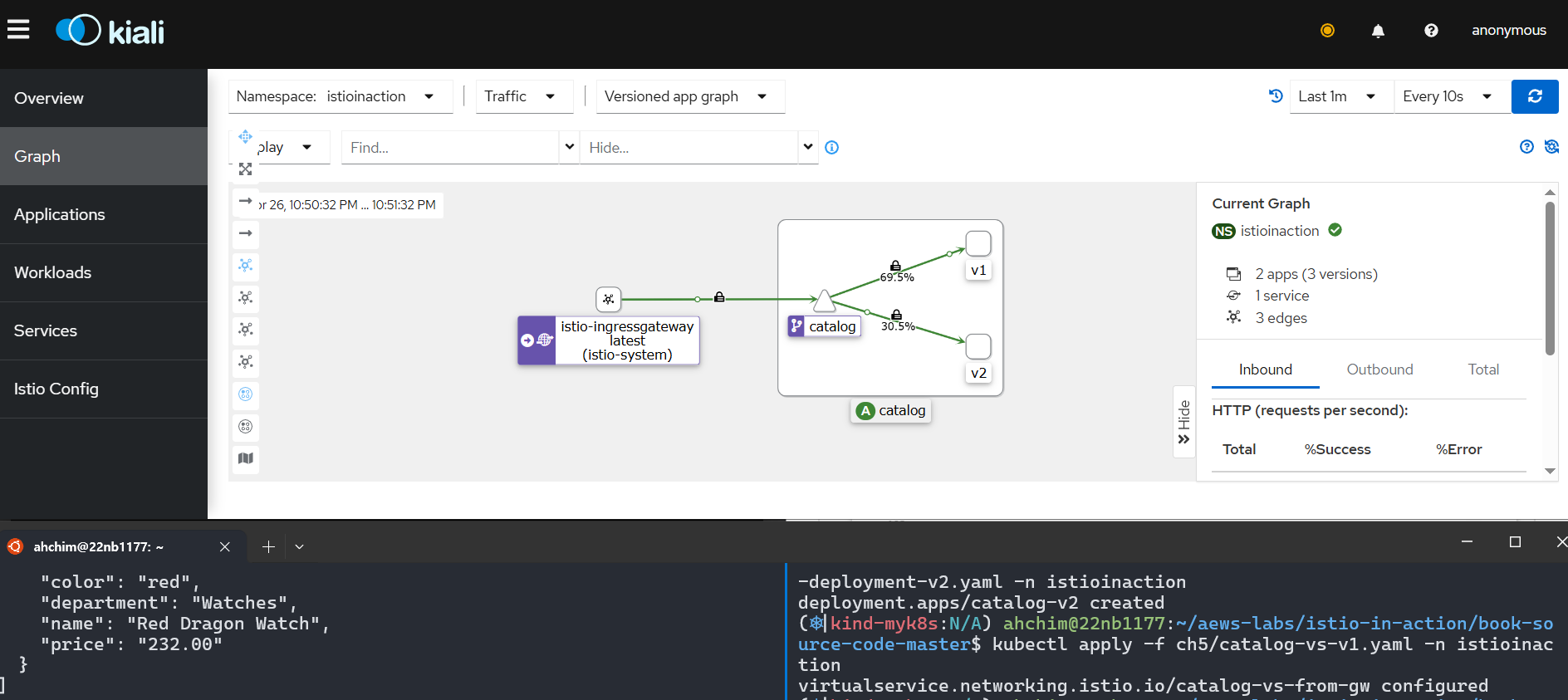

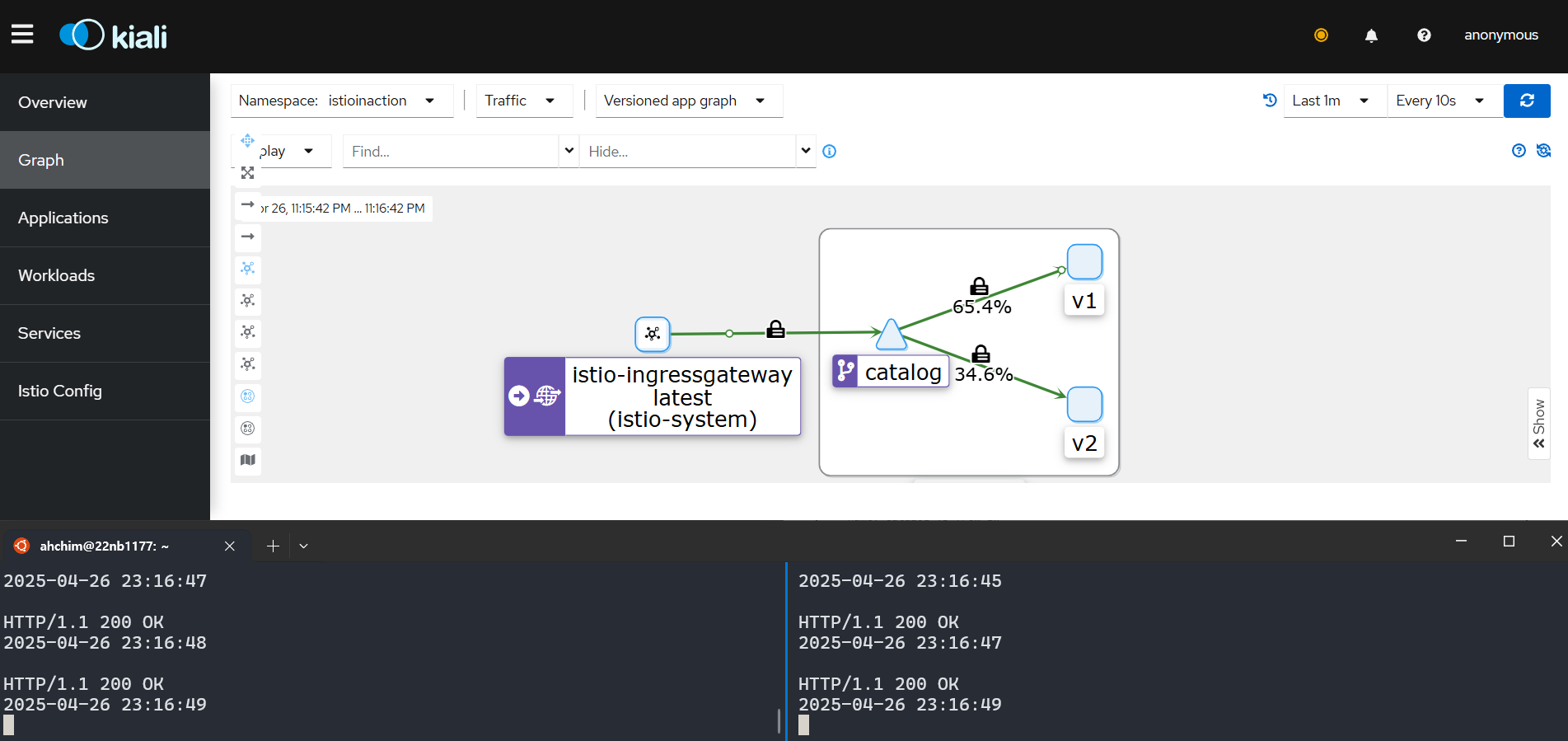

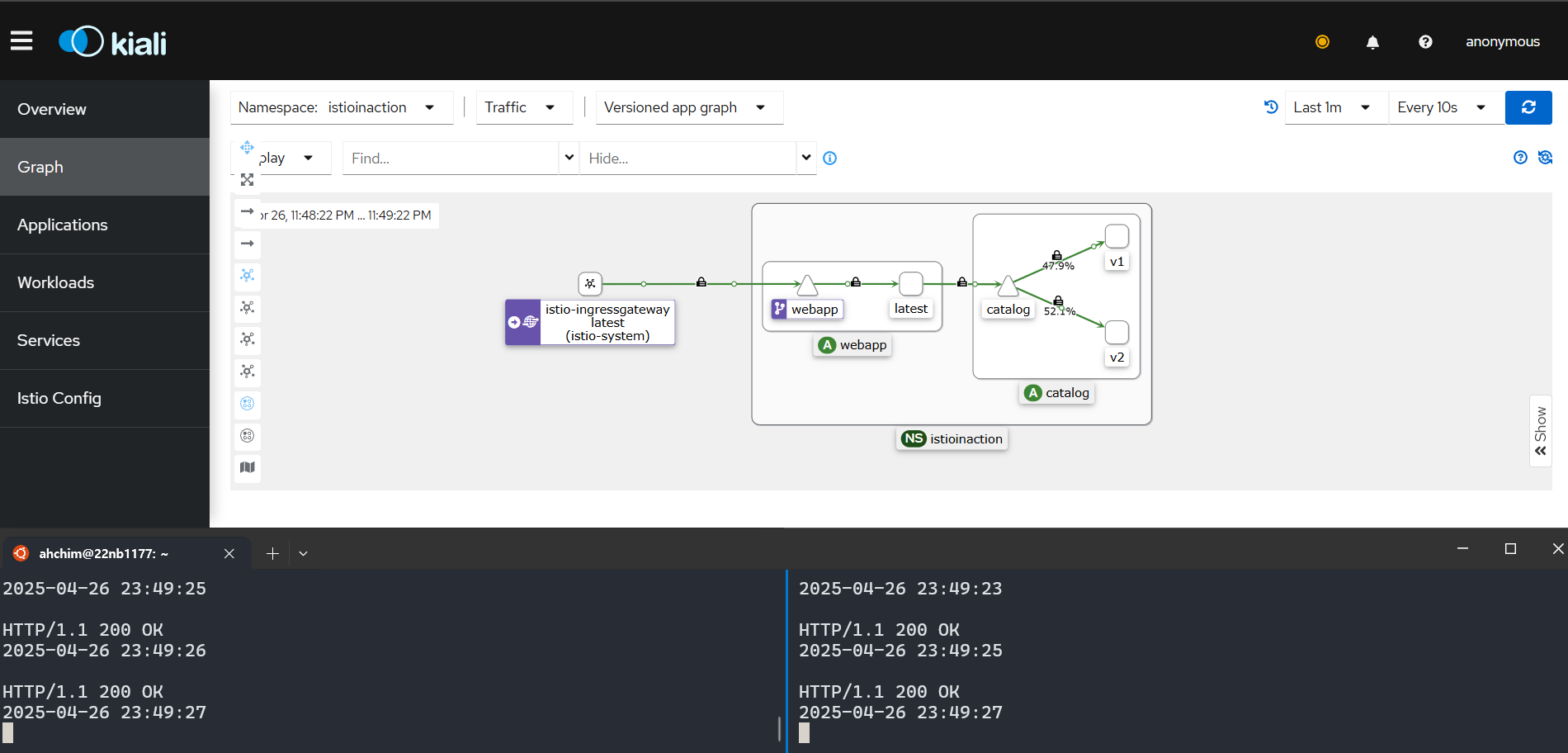

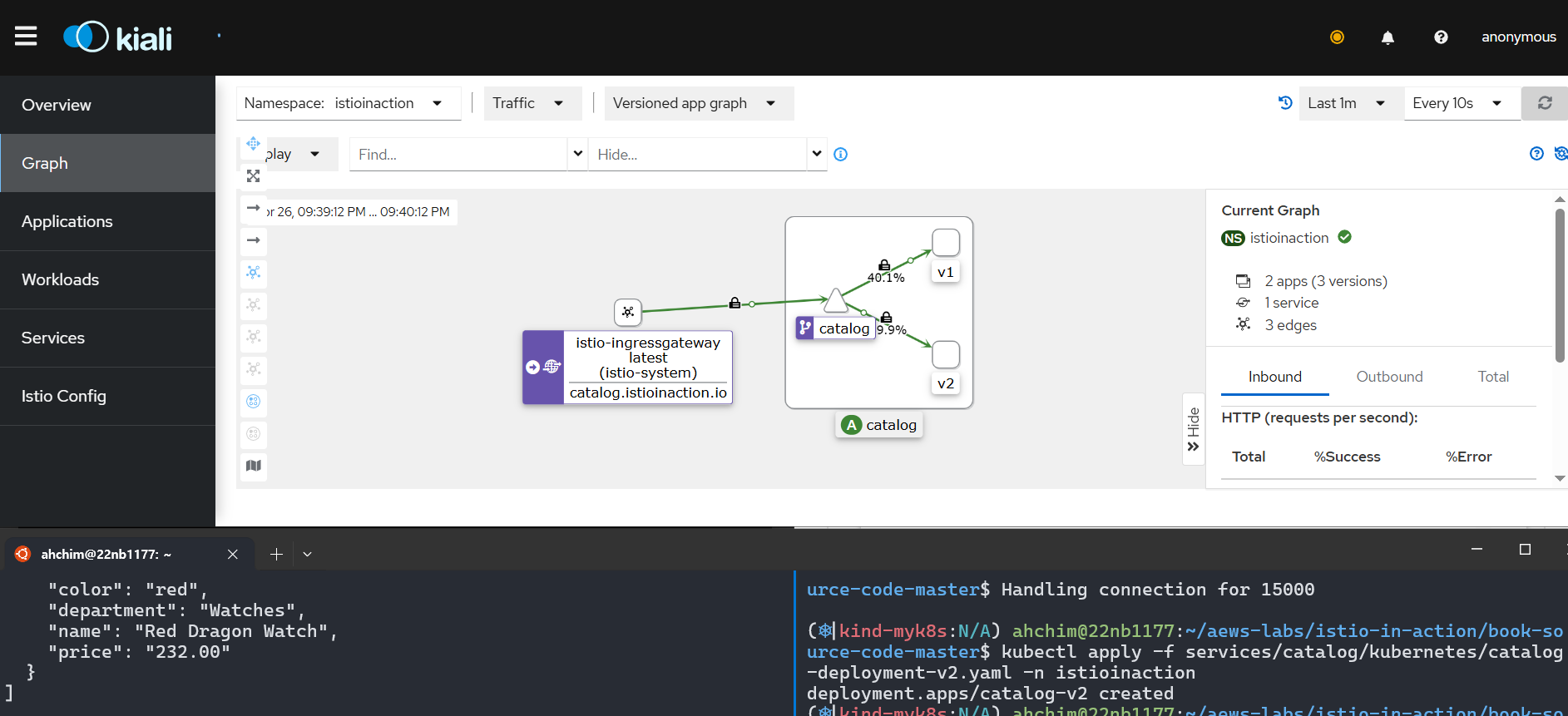

v1, v2 부하분산 확인
어떻게 부하분산이 되는가? 지금 현재 istio proxy는 istio-ingressgateway에서 뒷단에 catalog에 연결하고, catalog에 있는 istio proxy에 연결하는 상황 istio-ingressgateway의 cluster 정보를 보면, type: EDS 로 되어있다. cluster 에 clusterset, endpoint가 묶여있다. LB Policy는 Least Request 다.

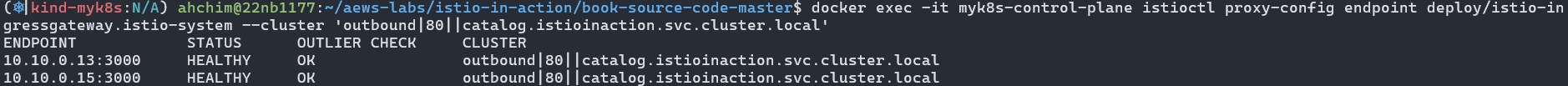

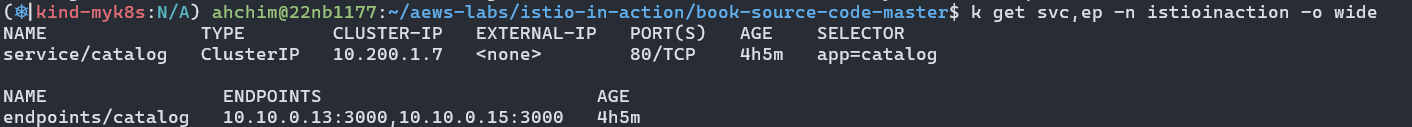

EDS의 동작을 확인하기위해 istio-ingressgateway를 cluster로 필터링 걸어서 보면 Pod IP가 확인된다. endpoint로 확인pod로 확인 이 Pod IP를 어떻게 Istio가 가지고 갈까?갤리가 k8s API를 호출해서 서비스나 엔드포인트 정보를 동적으로 모니터링해서 가져간다. (istio controleplane 에 clusterrole 보면 정보를 가져갈 수 있는 권한이 있다.) servic,endpoint 확인

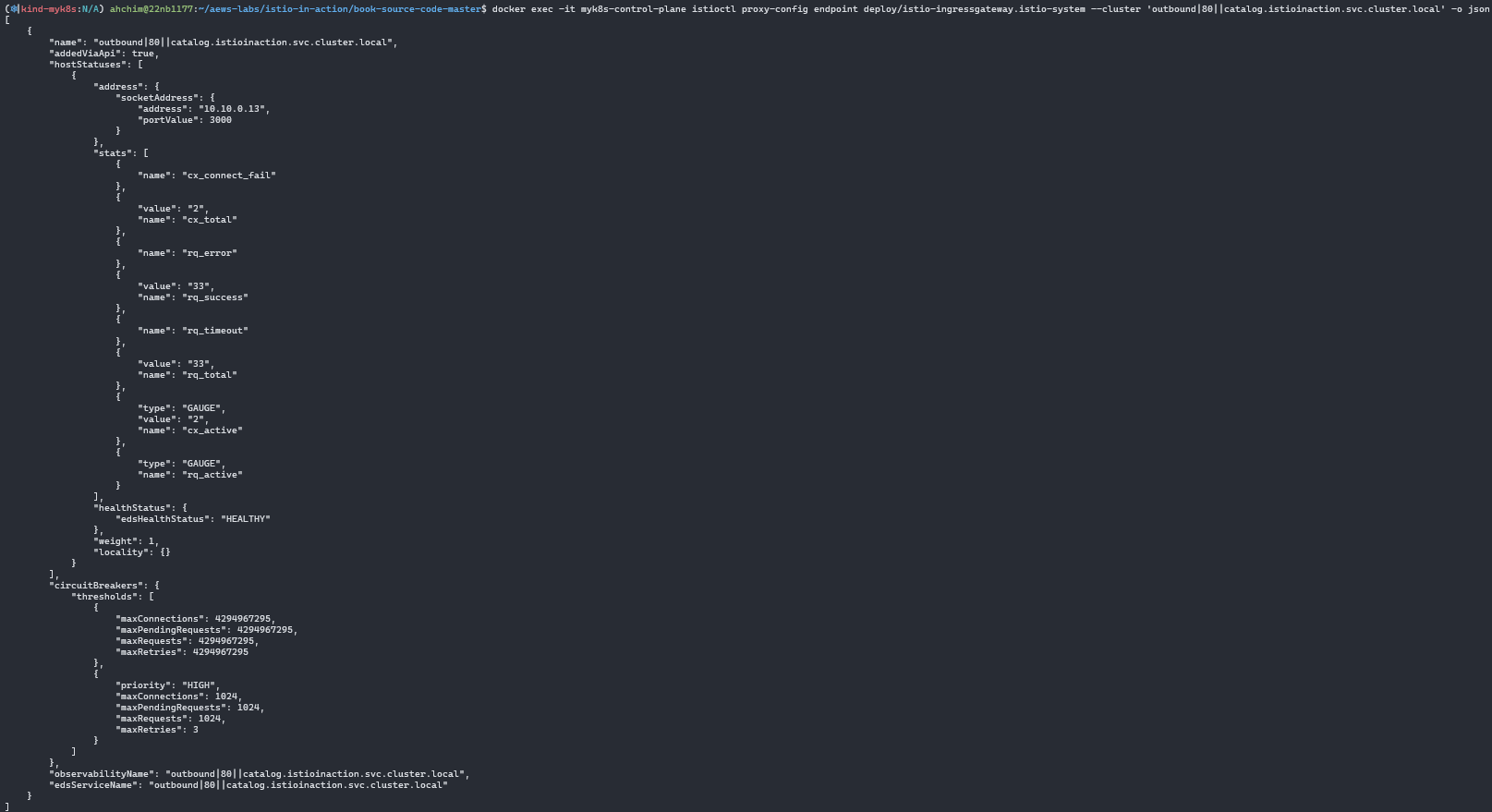

endpoint도 디테일하게 보고 싶다면, json으로 출력한다.
endpoint name별로 host가 리스트로 두개 들어 있다. (address, stats) address: Pod IP 및 Port. Pod 및 Endpoint IP와 부합 stats: 총 요청개수, 리퀘스트 성공 여부 등 통계치 등 확인 가능하다.

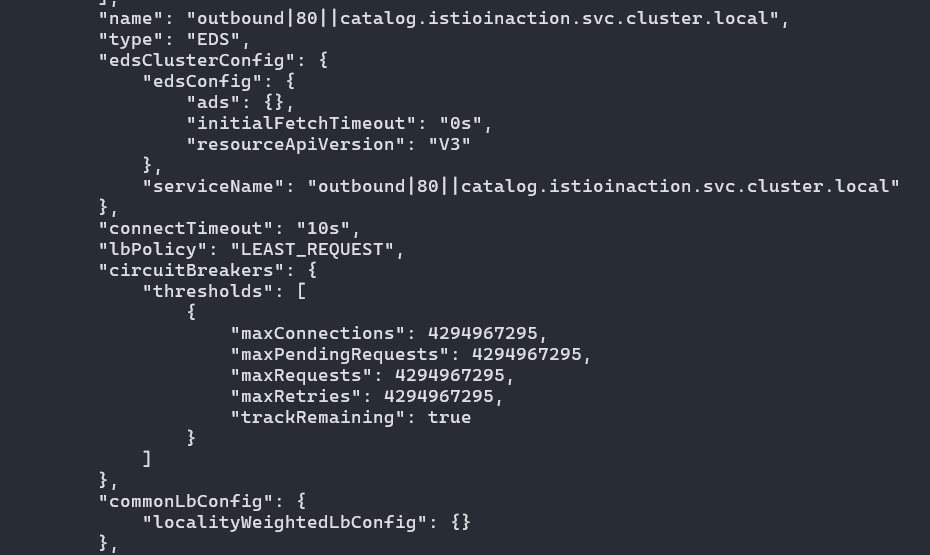

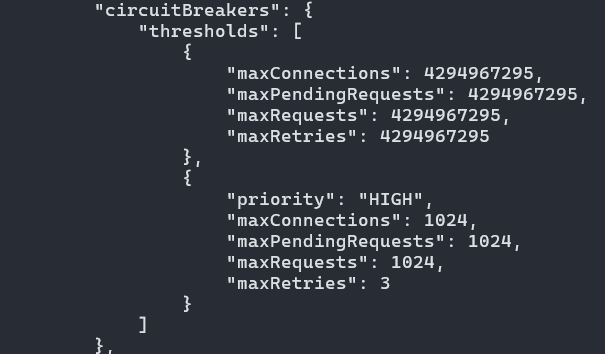

이외에, circuitbreaker 정보 (thresholds) 등을 확인할 수 있다. 번외: istio proxy 명령어로도 확인이 가능

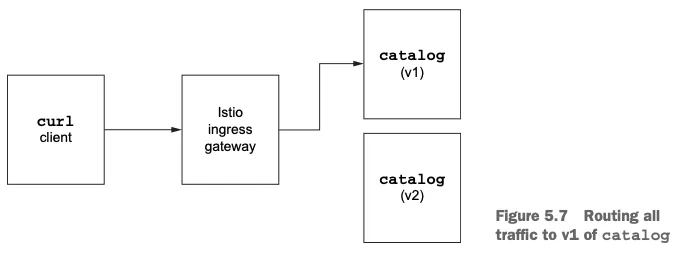

5.2.4 catalog v1 서비스로 모든 트래픽을 라우팅하기
현재는 별도의 설정이 없어 v1, v2로 번갈아가며 라우팅이 되고 있다.
신규(v2) 버전은, 예를 들어 QA팀이 테스트를 안해서 사용자 경험이 안좋다. (버그 등)

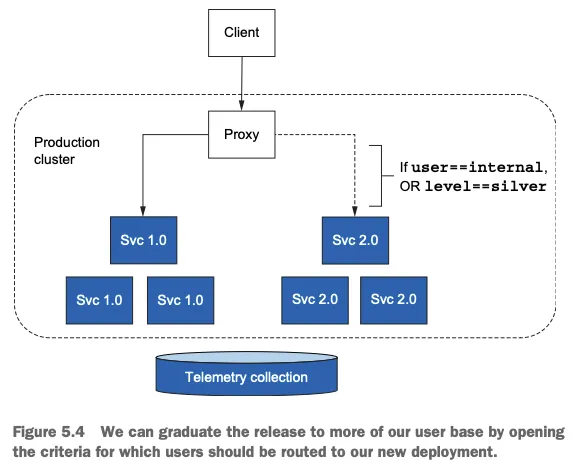

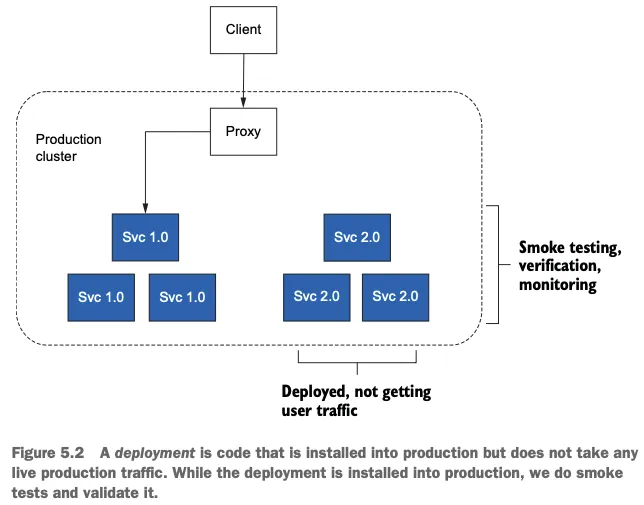

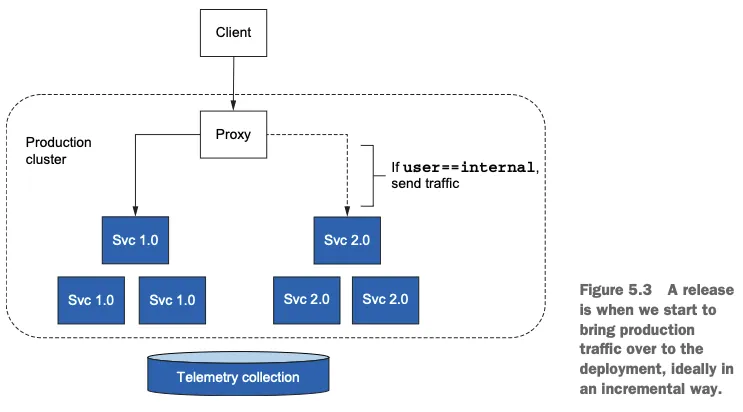

다크런치라는 트래픽 패턴을 도입
기존버전(v1)으로 기본적으로 모든 트래픽 송신
일부 사용자만, 특정 경로(v2)로 트래픽 송신
어느 워크로드가 v1, v2 인지 이스티오에게 힌트를 줘야 함
catalog v1은 deployment 리소스에서 레이블 app:catalog, version:v1 을 사용한다.
catalog v2은 deployment 리소스에서 레이블 app:catalog, version:v2 을 사용한다.

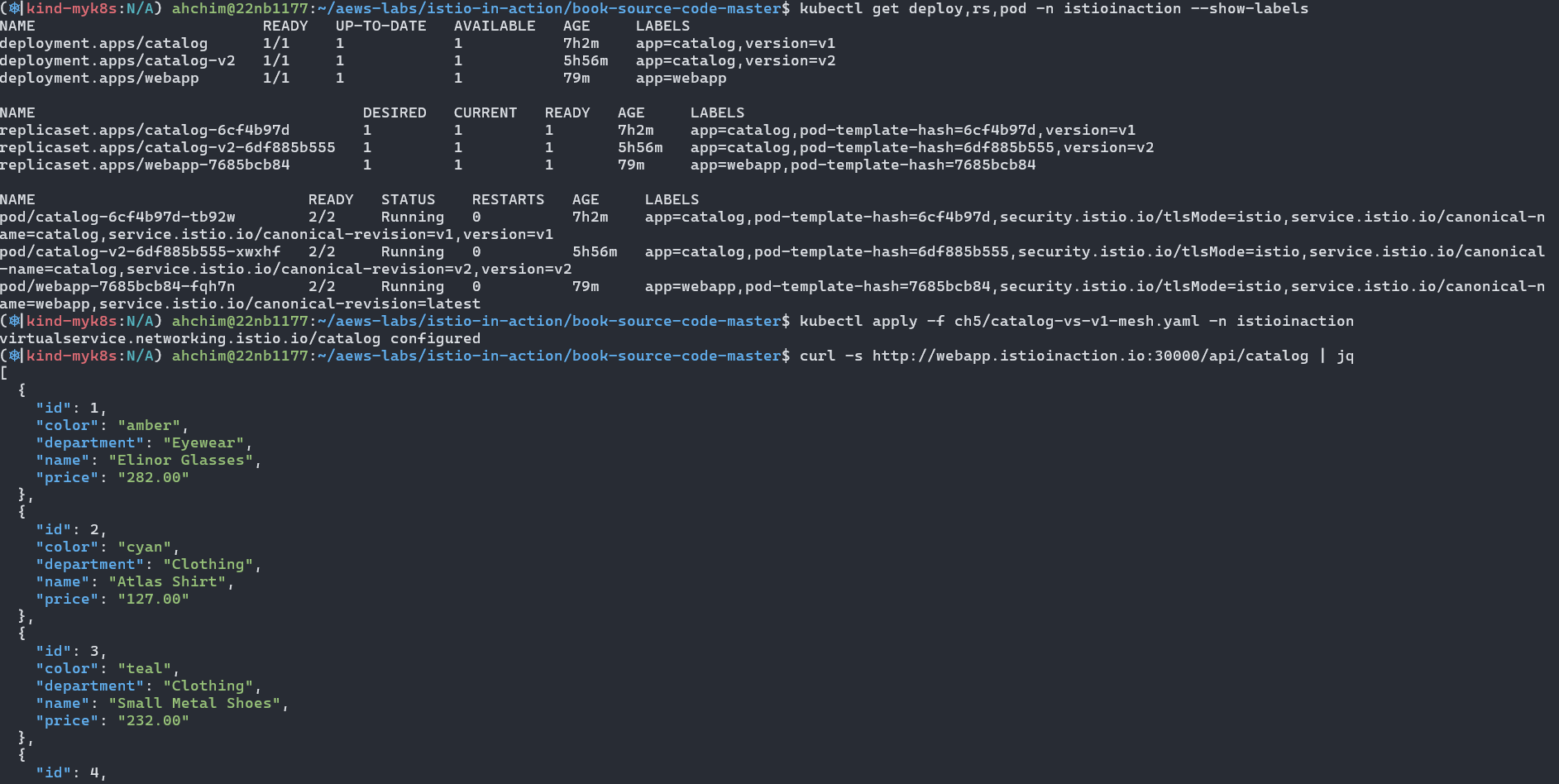

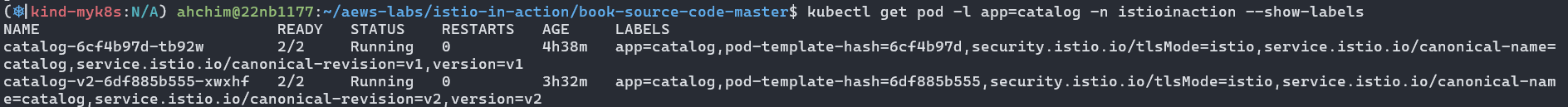

catalog pod 레이블 확인catalog 서비스용 DestinationRule(dr) 배포 catalog proxy-config 확인 : SUBSET(v1, v2, -) 확인
업데이트된 사항 Cluster라는 부분에 기존에 없던 2가지의 라인이 추가됨. SUBSET 추가(version-v1, version-v2)

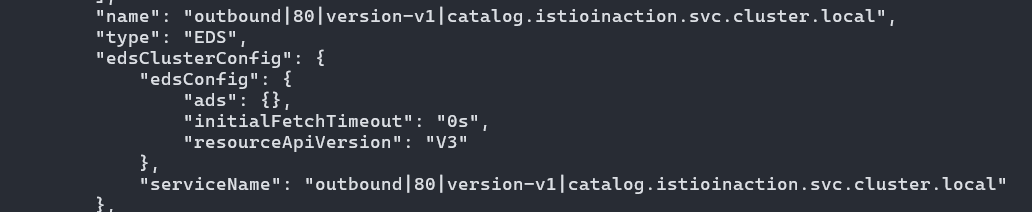

catalog v1 proxy-config 상세 (-o json) 확인: name부분 3번째에 subset 정보 추가catalog v2 proxy-config 상세 (-o json) 확인 없는 버전의 클러스터 확인 - pod version v1,v2 부하분산 subset 정보 추가 후, endpoint 항목이 2가지 추가. (ip 정보는 동일) 없는 버전의 클러스터명으로 필터링하면, v1, v2 두가지 버전 아직 사용 중임을 확인할 수 있다. 그래서 이 config들을 istio에 세팅을 하나하나 하게 되면 envoy에 설정되는데 envoy 어느 곳에 설정되는 지 확인해본다면 이해할 수 있다.

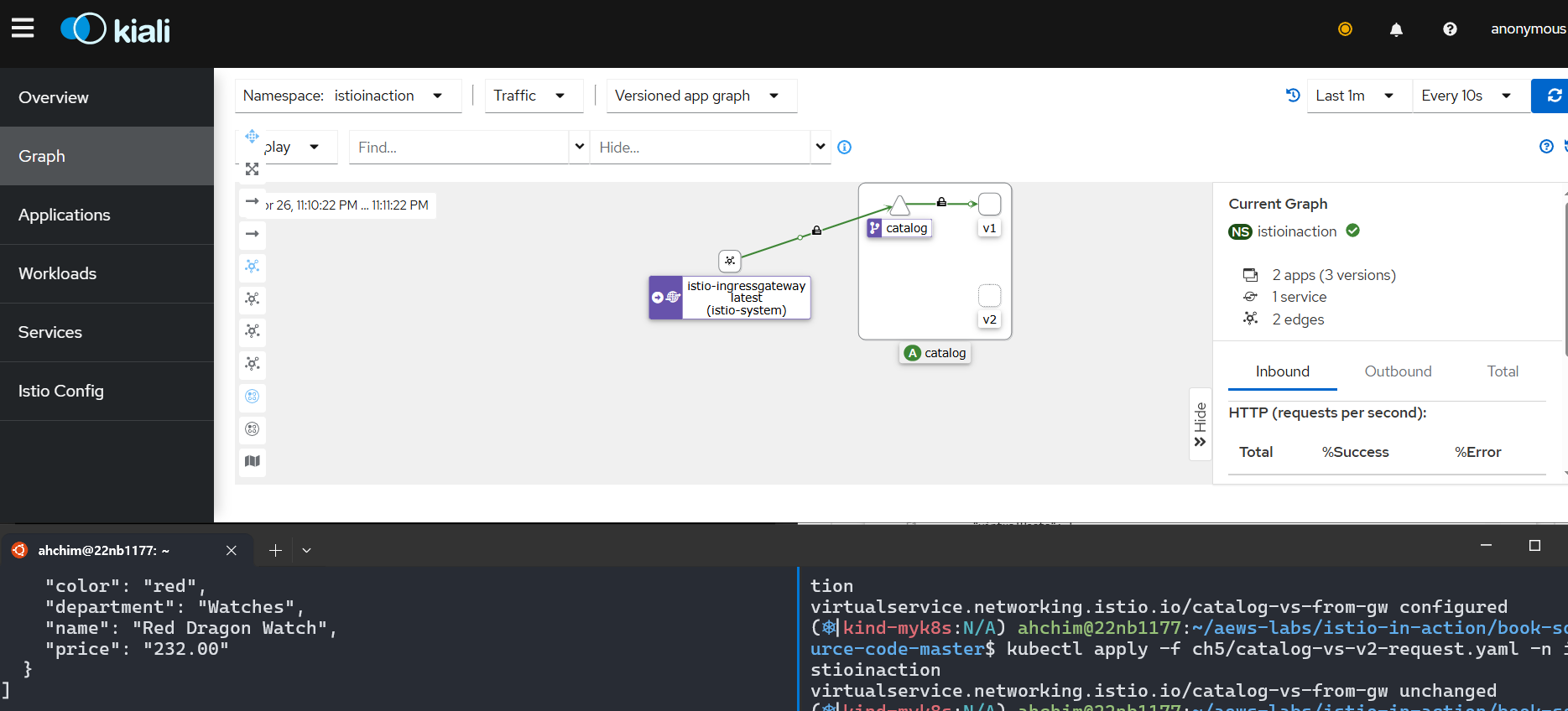

v1,v2 부하분산 확인 가능 virtualservice Destination Rule 을 v1만 가도록 수정한다.
트래픽이 v1 비중이 높아짐 v1으로만 트래픽 전송

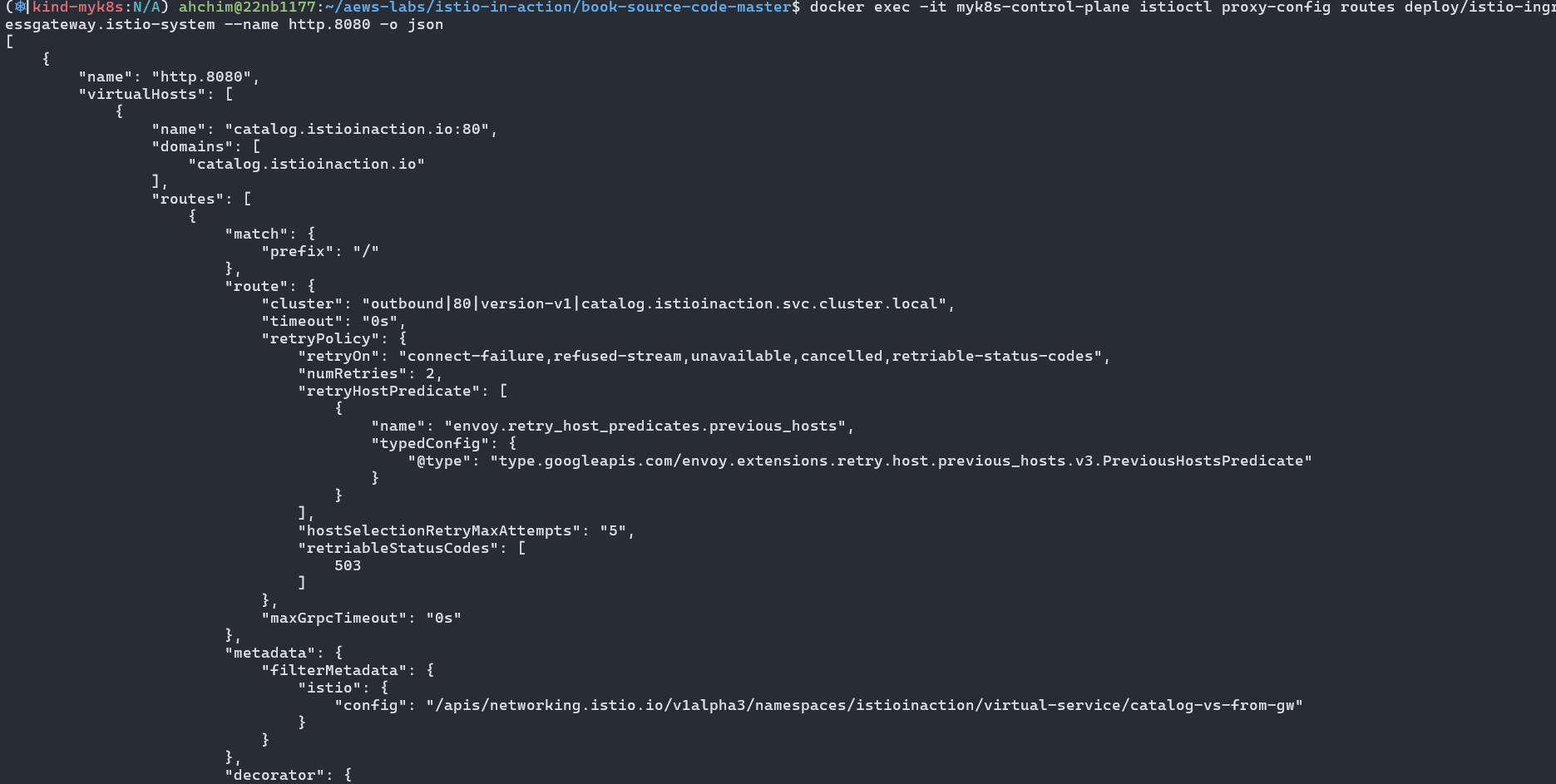

이것은 어디에 적용되는가? Route 부분에 name이 http.8080인 항목을 output으로 확인하면 다음과 같다. virtualhost - routes - route의 cluster 정보에 subset(version-v1) 이 추가된 모습 virtualhost - routes - route의 cluster 정보에 subset(version-v1) 이 추가된 모습이다.

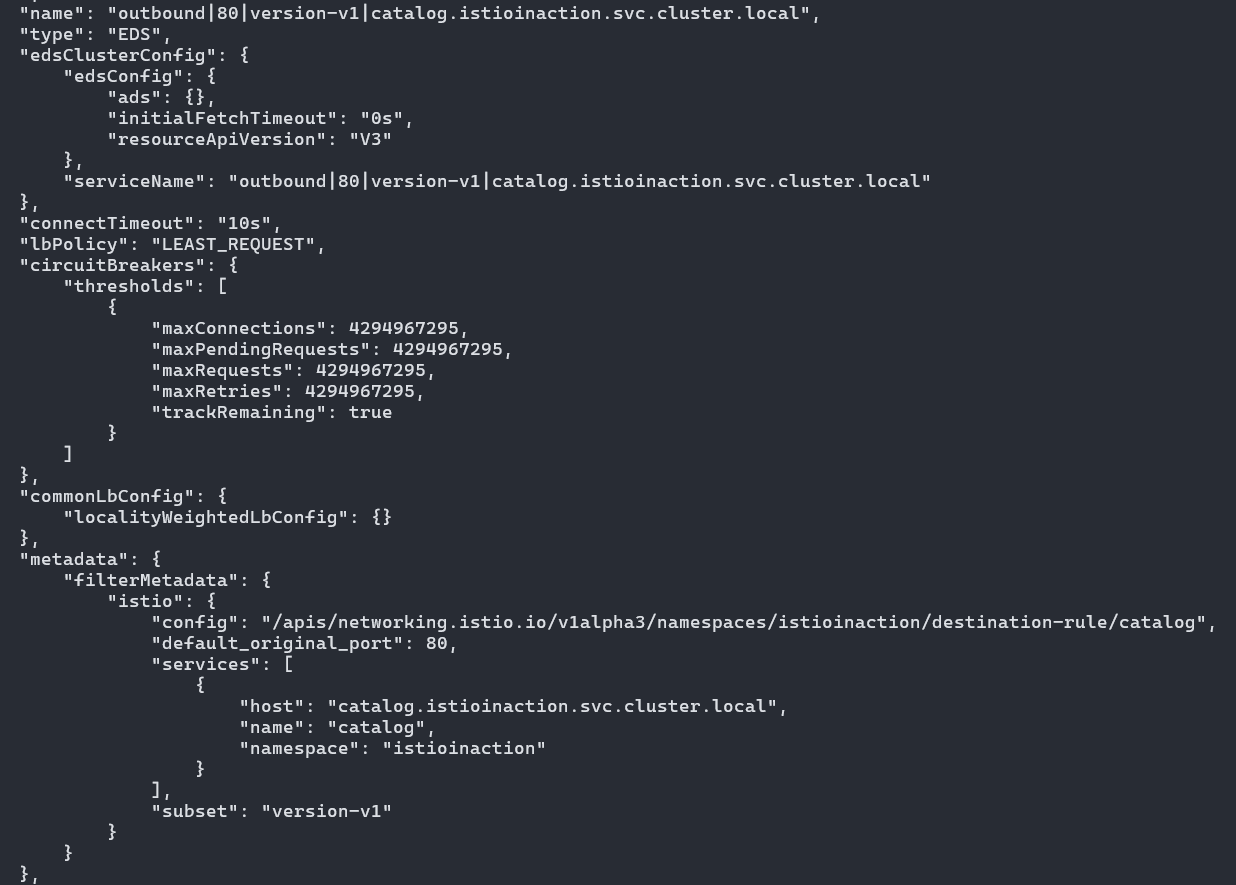

cluster subset version-v1 확인, metadata 정보에 destination-rule 정보 추가가 확인됨. subset 항목 또한 확인
이 시점에서 모든 트래픽이 v1 라우팅 된다.
이제 특정 요청들을 통제된 방식으로 v2 라우팅하고 싶다. (다음 절에서)

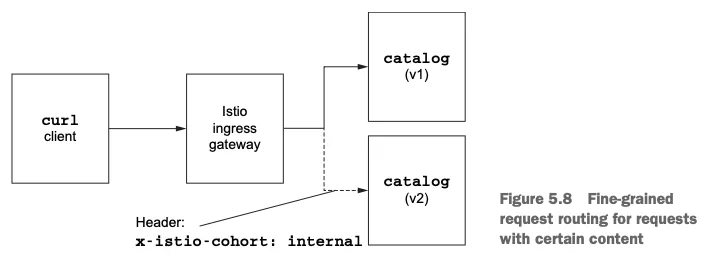

5.2.5 특정 요청들을 catalog v2 서비스로 보내기 특정 콘텐츠가 담긴 요청 라우팅
HTTP 요청 헤더 x-istio-cohort: internal 을 포함한 트래픽(통제된 방식)은 catalog v2로 보내고 싶다.
# 기존에 있던 virtualservice 수정
## http 항목에서 match, route 두 가지 방식이 있다.
## 방화벽처럼, 상단에 있는 것을 먼저 매치한다.
## 따라서 좀 더 세부적인 설정은 상단에 배치하는 것이 좋다.
cat ch5/catalog-vs-v2-request.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog-vs-from-gw
spec:
hosts:
- "catalog.istioinaction.io"
gateways:
- catalog-gateway
http:
- match:
- headers:
x-istio-cohort:
exact: "internal"
route:
- destination:
host: catalog
subset: version-v2
- route:
- destination:
host: catalog
subset: version-v1
# 적용
kubectl apply -f ch5/catalog-vs-v2-request.yaml -n istioinaction
# 호출 테스트 : 여전히 v1으로만 접근이 됨.
for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done

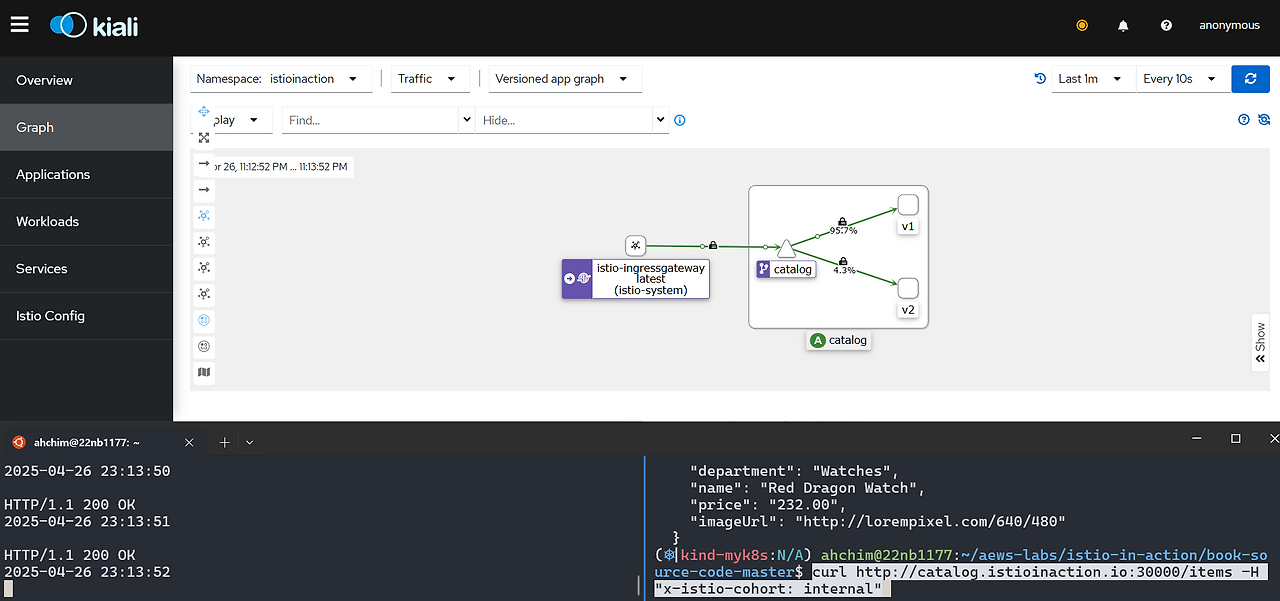

# 요청 헤더 포함 호출 테스트 : v2!
curl http://catalog.istioinaction.io:30000/items -H "x-istio-cohort: internal"
# (옵션) 신규 터미널 : v2 반복 접속
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# 상세 확인
# route 추가 : routes 에 2개의 route 확인 - 위에서 부터 적용되는 순서 중요!
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 catalog.istioinaction.io /* catalog-vs-from-gw.istioinaction
http.8080 catalog.istioinaction.io /* catalog-vs-from-gw.istioinaction

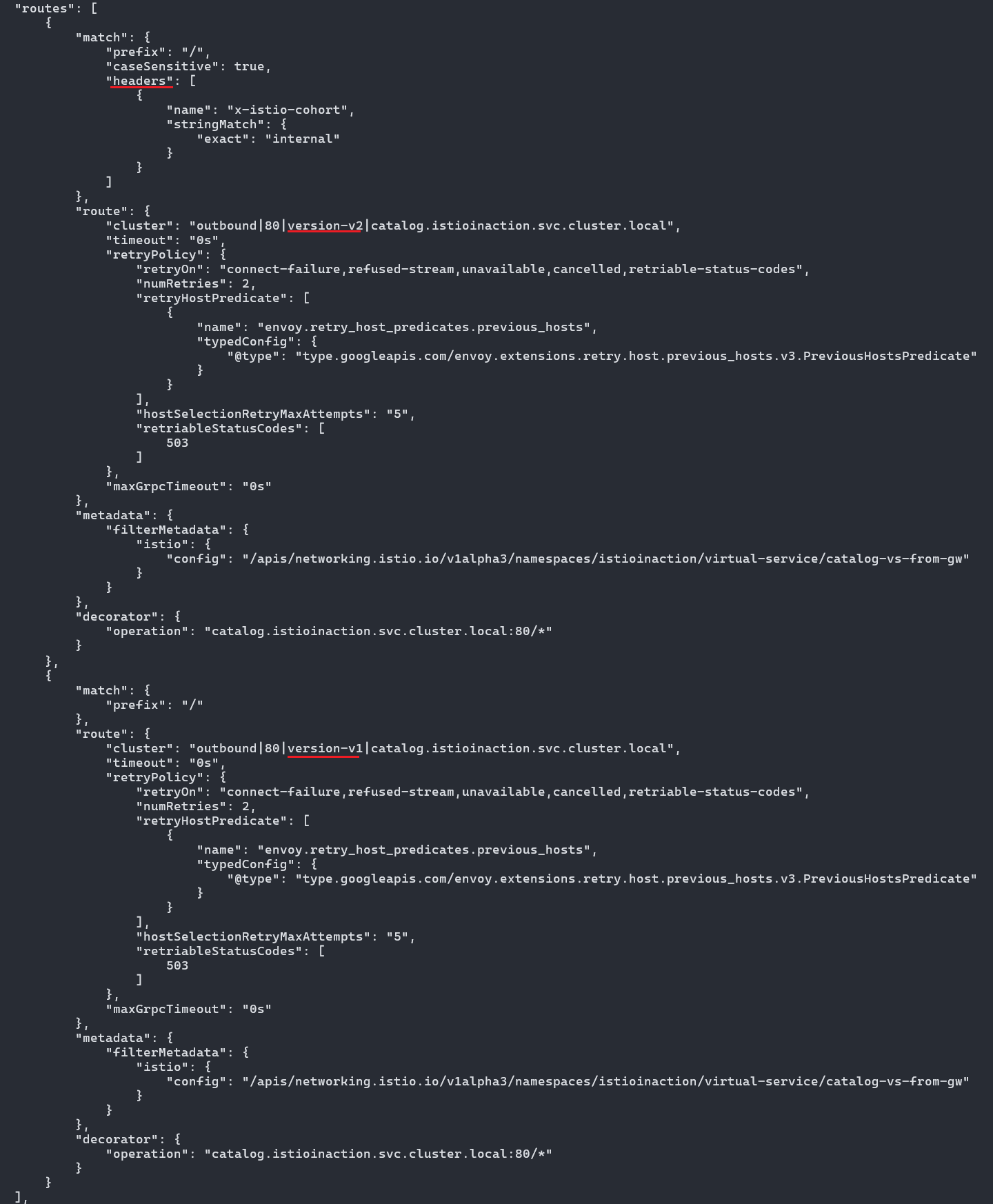

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080 -o json
...
"virtualHosts": [
{
"name": "catalog.istioinaction.io:80",
"domains": [
"catalog.istioinaction.io"
],
"routes": [
{
"match": {
"prefix": "/",
"caseSensitive": true,
"headers": [
{
"name": "x-istio-cohort",
"stringMatch": {
"exact": "internal"
}
}
]
},
"route": {
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
...
{
"match": {
"prefix": "/"
},
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
...
# cluster 및 endpoint에서도 확인
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
# istio-proxy (catalog)에는 routes 정보가 아래 cluster 로 보내는 1개만 있다. 즉 istio-proxy(istio-ingressgateway)가 routes 분기 처리하는 것을 알 수 있다.
## "cluster": "outbound|80||catalog.istioinaction.svc.cluster.local"

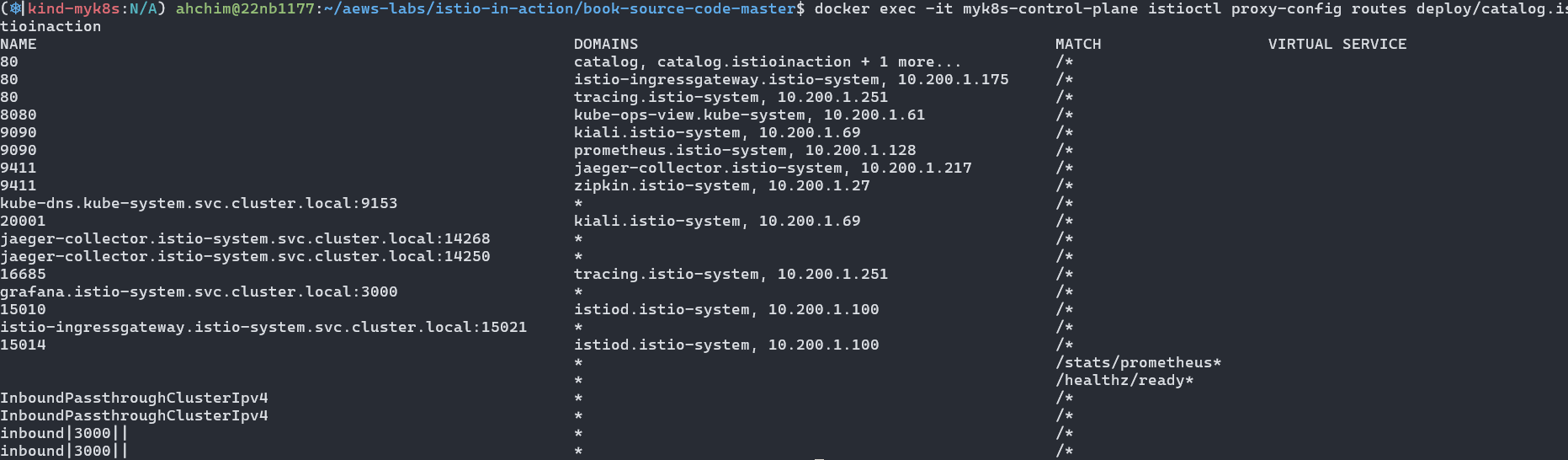

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | grep catalog
80 catalog, catalog.istioinaction + 1 more... /*
virtualservice 수정 (route 설정) 호출 테스트 1: 여전히 v1으로만 전송 호출 테스트 2: 헤더 전송은 v2로 전송됨
http.8080 내 동일한 내용이 2가지가 들어 있다.
근데 실제 상세내용 (json)을 확인해보면 두개가 좀 다르다. routes 안에 리스트로 묶여 있는데, 위의 route 매치는 header 매치되면 subset, version-v2로 보내라는 뜻. 여기에 매치되지 않는 route는 version-v1으로 보낸다.
istio-proxy (catalog)에는 routes 정보가 아래 cluster 로 보내는 1개만 있다. 즉 istio-proxy(istio-ingressgateway)가 routes 분기 처리하는 것을 알 수 있다.
5.2.6 Routing deep within a call graph 호출 그래프 내 깊은 위치에서 라우팅 Mesh(Gateway) 호출 그래프 내 깊은 위치에서 수행하는 특정 콘텐츠가 담긴 요청 라우팅
지금까지 Istio를 사용해 요청을 라우팅하는 방법을 살펴봤지만, 라우팅 수행 위치가 Edge/Gateway 뿐이었다.

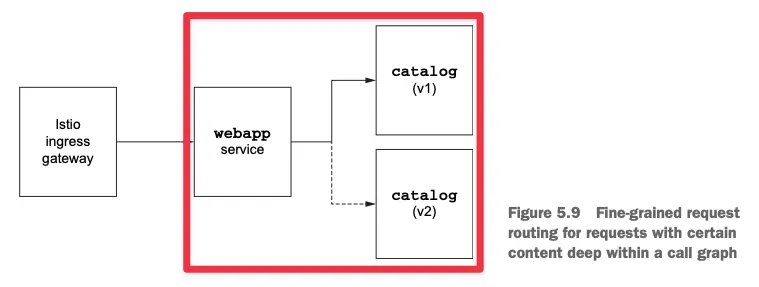

이런 트래픽 규칙은 호출 그래프 내 깊은 곳에서도 적용할 수 있음 (그림 5.9 참조)
Istio proxy(sidecar, 여기서는 webapp service 에 위치) 에서도 라우팅 규칙 적용 가능
프로세스를 다시 만들고 기대대로 동작하는지 확인하는 실습을 진행한다. (webapp to catalog)

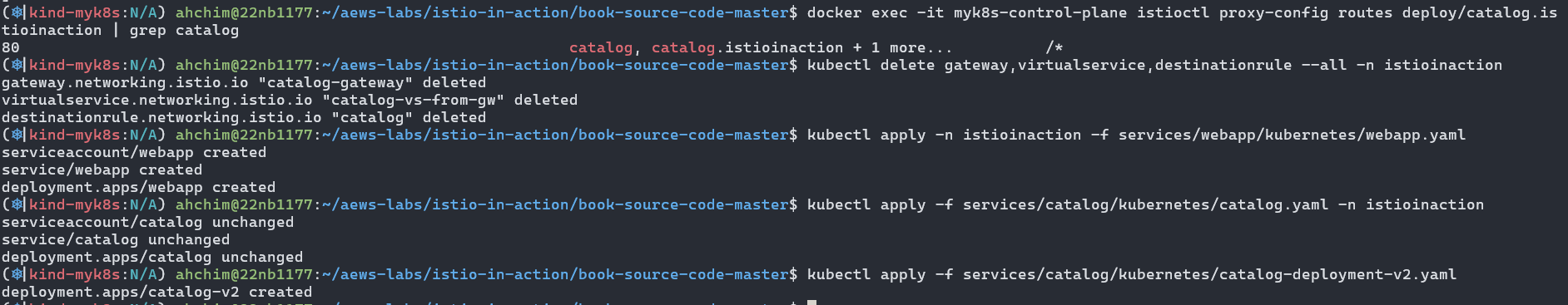

# 초기화
kubectl delete gateway,virtualservice,destinationrule --all -n istioinaction
# webapp 기동
kubectl apply -n istioinaction -f services/webapp/kubernetes/webapp.yaml
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction # 이미 배포 상태
# 확인
kubectl get deploy,pod,svc,ep -n istioinaction
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/catalog 1/1 1 1 55m
deployment.apps/catalog-v2 1/1 1 1 48m
deployment.apps/webapp 1/1 1 1 42s
NAME READY STATUS RESTARTS AGE
pod/catalog-6cf4b97d-jxpb8 2/2 Running 0 55m
pod/catalog-v2-6df885b555-rg9f5 2/2 Running 0 48m
pod/webapp-7685bcb84-2q7rg 2/2 Running 0 42s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.200.1.254 <none> 80/TCP 55m
service/webapp ClusterIP 10.200.1.61 <none> 80/TCP 42s
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.16:3000,10.10.0.17:3000 55m
endpoints/webapp 10.10.0.18:8080 42s
초기화 & webapp 기동확인
GW, VS 설정 후 호출 테스트: webapp → catalog 는 k8s service(clusterIP) 라우팅 사용
# Now, set up the Istio ingress gateway to route to the webapp service
cat services/webapp/istio/webapp-catalog-gw-vs.yaml
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: coolstore-gateway
spec:
selector:
istio: ingressgateway # use istio default controller
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "webapp.istioinaction.io"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: webapp-virtualservice
spec:
hosts:
- "webapp.istioinaction.io"
gateways:
- coolstore-gateway
http:
- route:
- destination:
host: webapp
port:
number: 80

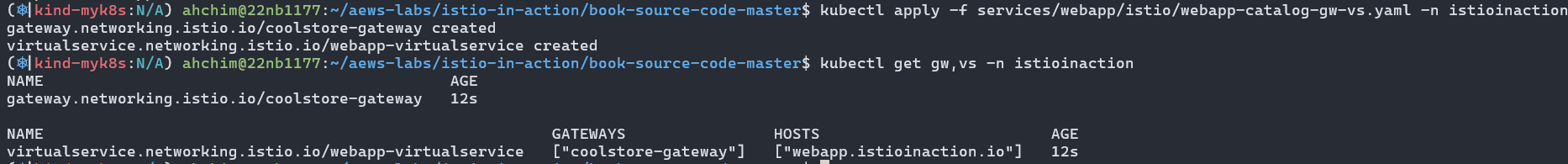

kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
# 확인

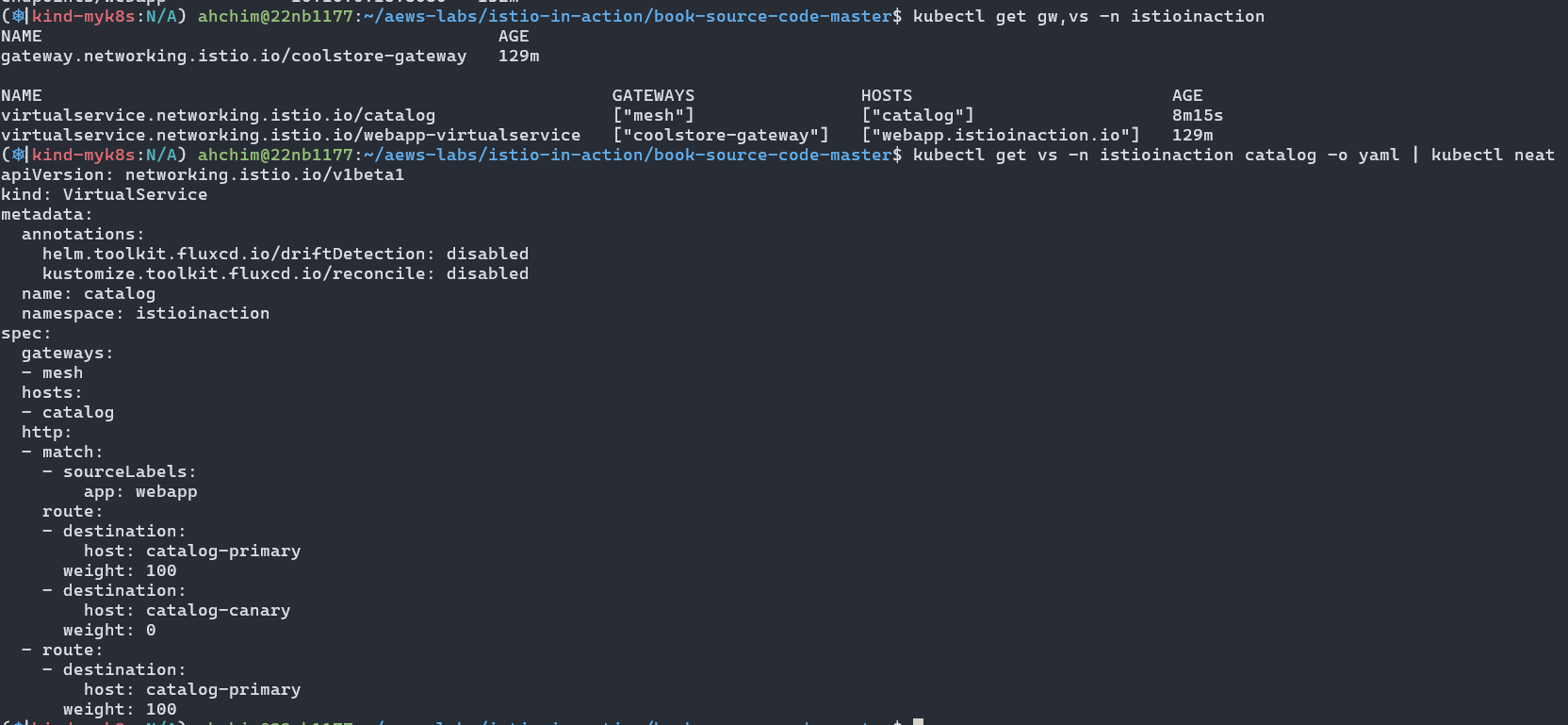

kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 3s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 3s

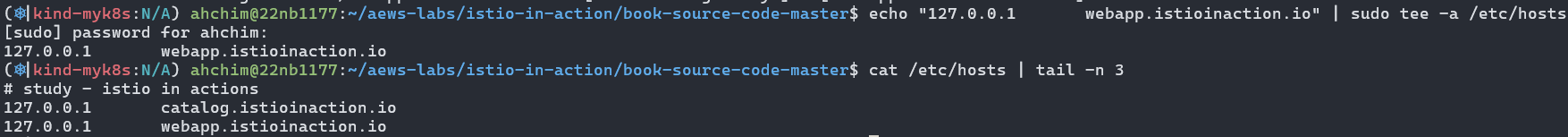

# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1 webapp.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3
# 윈도우(Powershell) 도메인 질의 임시 설정
Add-Content -Path C:\Windows\System32\drivers\etc\hosts -Value "127.0.0.1 webapp.istioinaction.io"
Get-Content $env:SystemRoot\System32\drivers\etc\hosts | Select-Object -Last 3

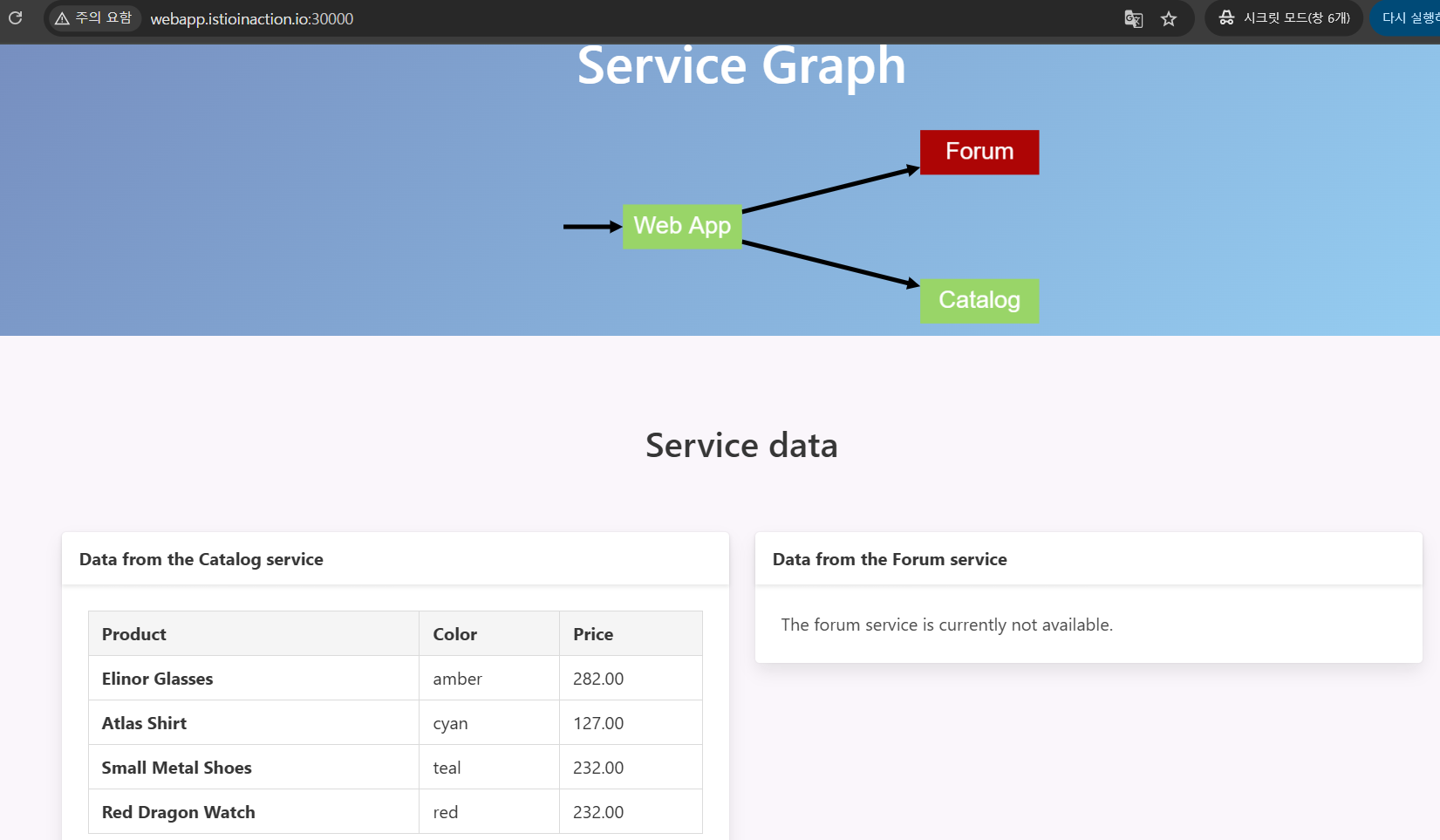

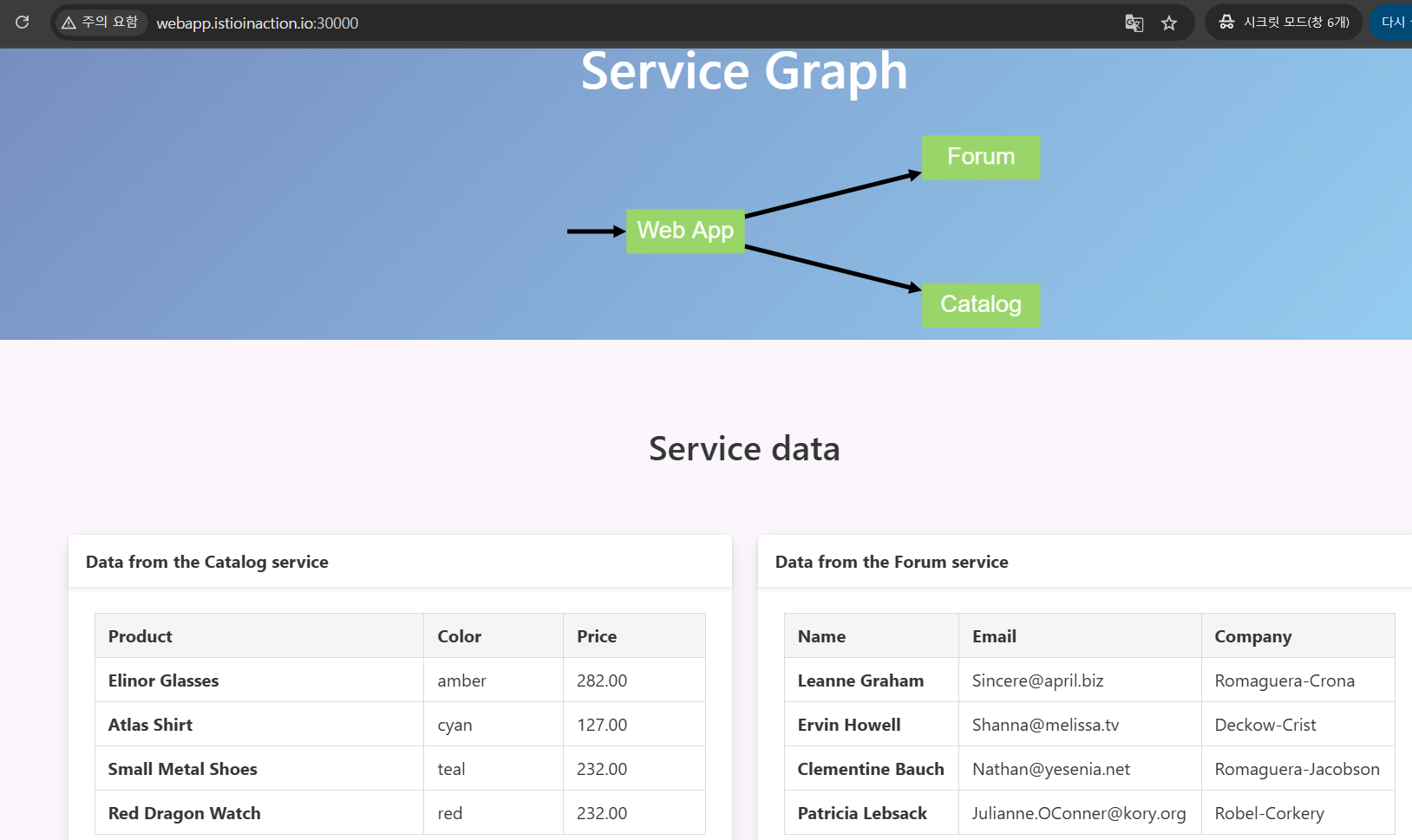

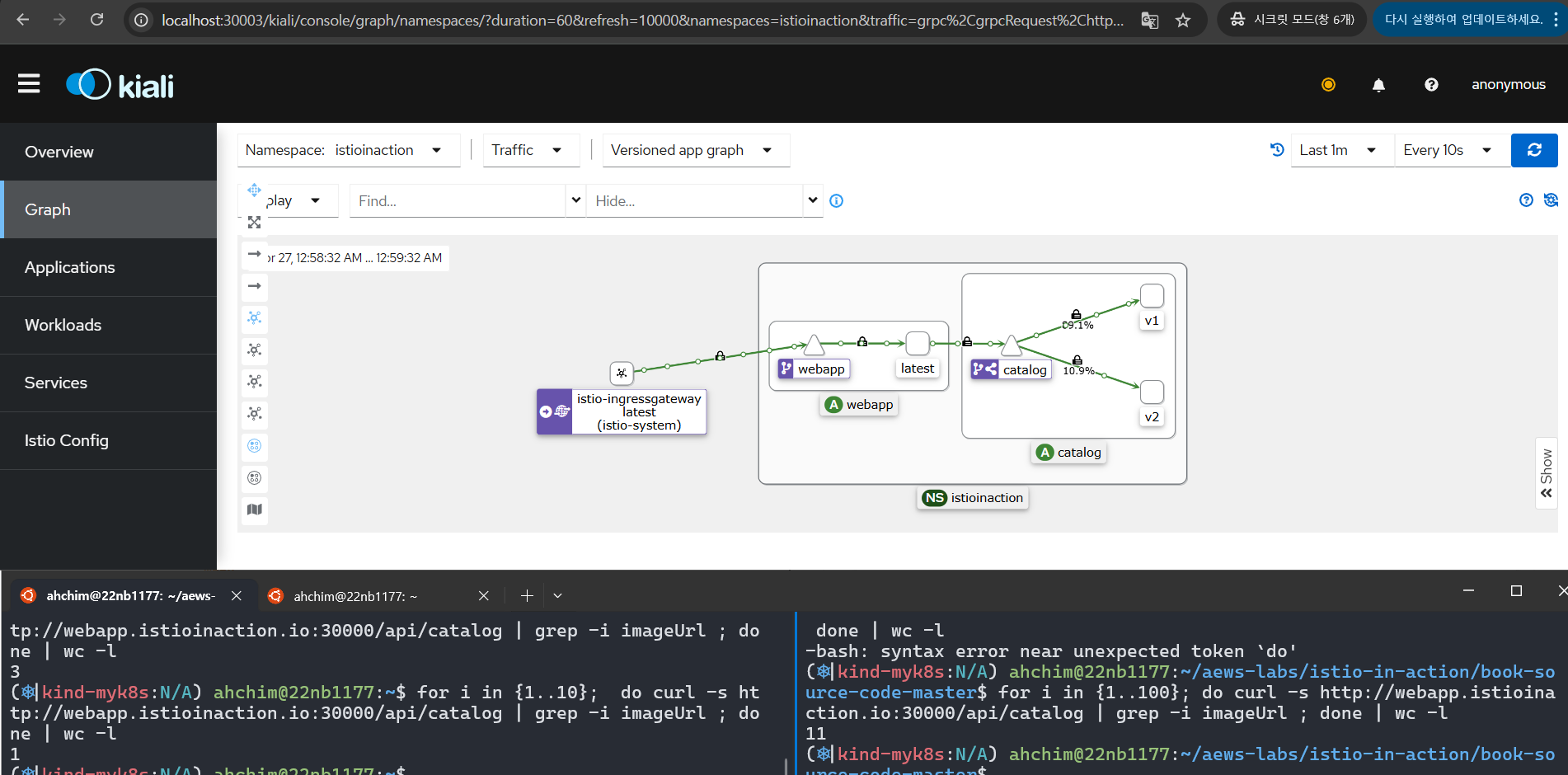

# 호출테스트 : 외부(web, curl) → ingressgw → webapp → catalog (v1, v2)

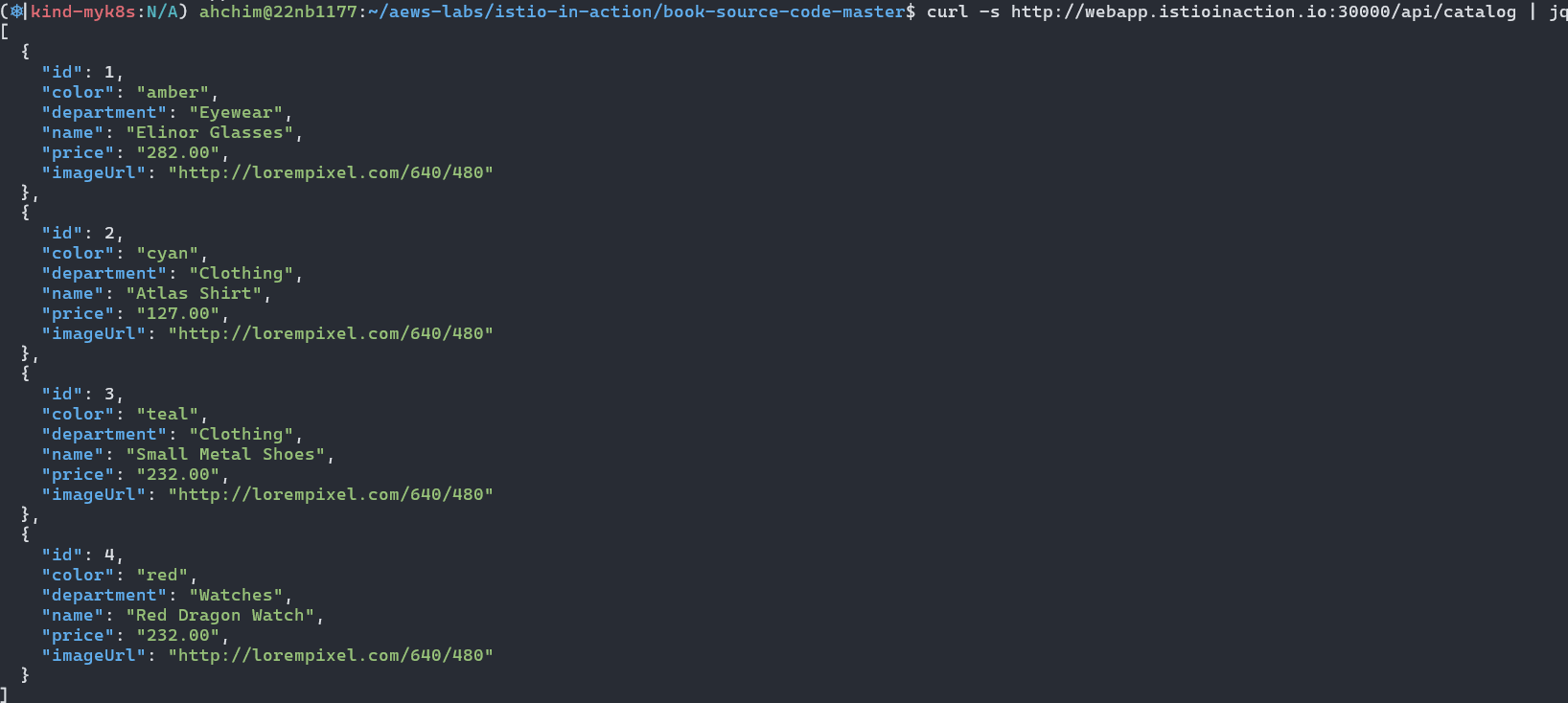

curl -s http://webapp.istioinaction.io:30000/api/catalog | jq

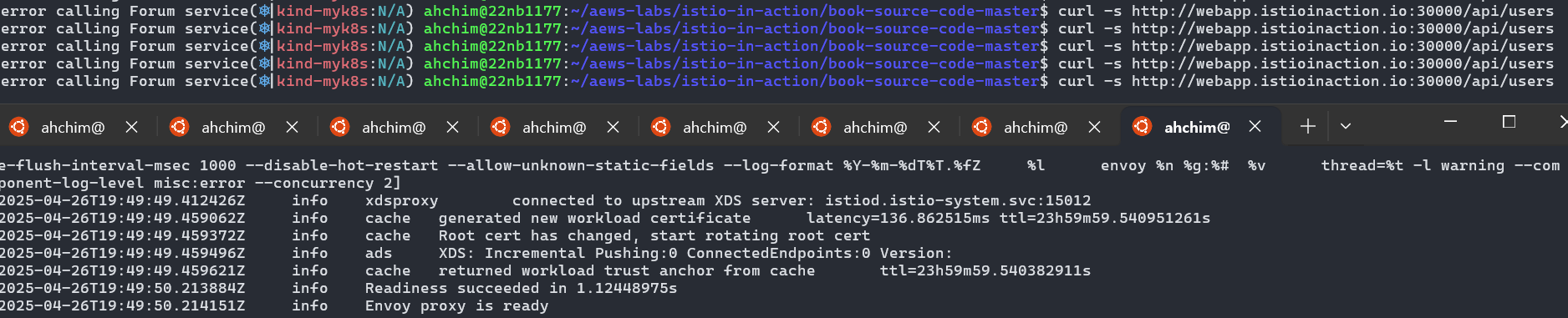

# 반복 호출테스트 : 신규터미널 2개에 아래 각각 실행 해두기
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# proxy-config : istio-ingressgateway
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 webapp.istioinaction.io /* webapp-virtualservice.istioinaction
=> route."cluster": "outbound|80||webapp.istioinaction.svc.cluster.local"
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system | egrep 'webapp|catalog'
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
webapp.istioinaction.svc.cluster.local 80 - outbound EDS

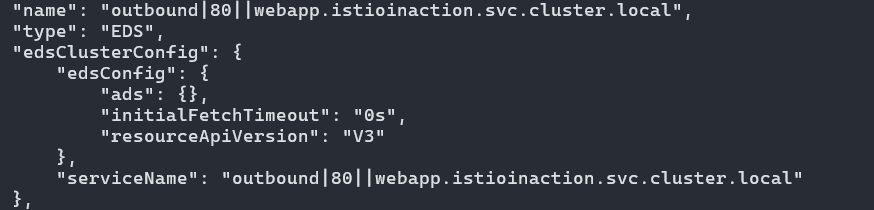

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||webapp.istioinaction.svc.cluster.local",
"type": "EDS",
...
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||webapp.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.18:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction
# proxy-config : catalog
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction

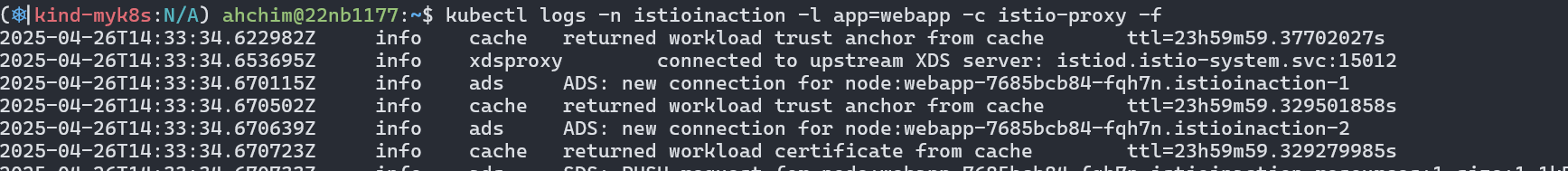

# webapp istio-proxy 로그 활성화
# 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f

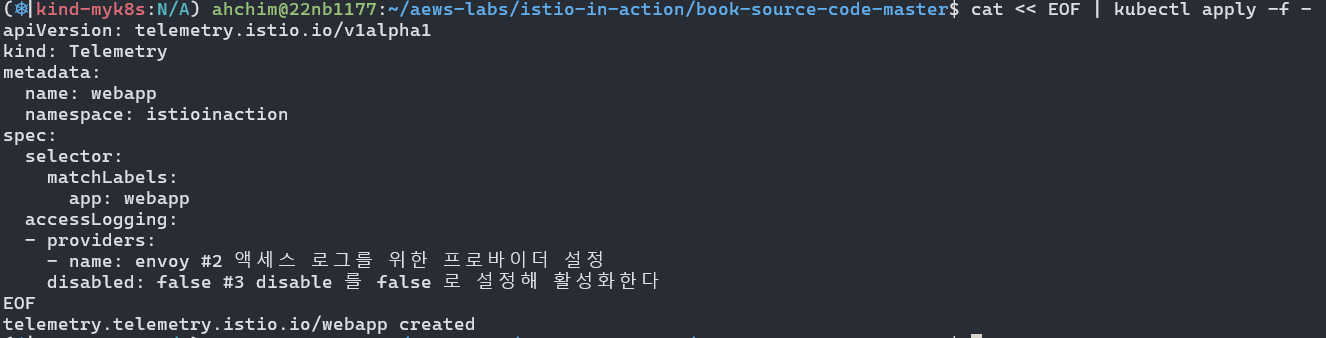

# webapp istio-proxy 로그 활성화 적용
cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: webapp
namespace: istioinaction
spec:
selector:
matchLabels:
app: webapp
accessLogging:
- providers:
- name: envoy #2 액세스 로그를 위한 프로바이더 설정
disabled: false #3 disable 를 false 로 설정해 활성화한다
EOF

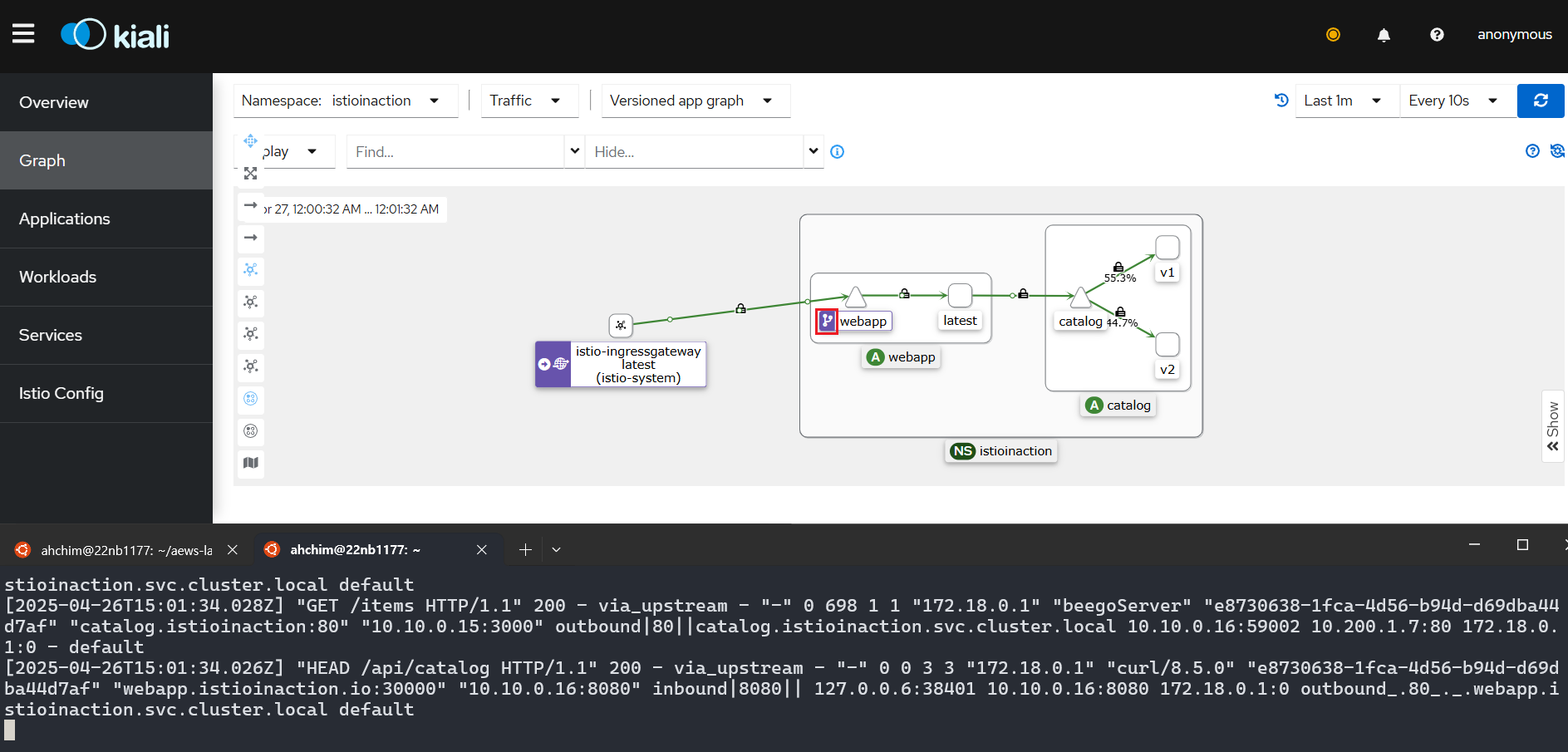

# webapp → catalog 는 k8s service(clusterIP) 라우팅 사용 확인!

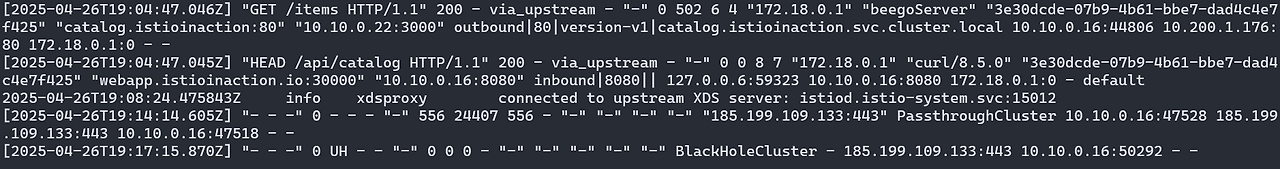

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-18T13:27:57.178Z] "HEAD /api/catalog HTTP/1.1" 200 - via_upstream - "-" 0 0 8 8 "172.18.0.1" "curl/8.7.1" "8d425652-17a9-4b41-a21c-874acab3b1f4" "webapp.istioinaction.io:30000" "10.10.0.18:8080" inbound|8080|| 127.0.0.6:51809 10.10.0.18:8080 172.18.0.1:0 outbound_.80_._.webapp.istioinaction.svc.cluster.local default
=> 이 로그는 webapp 서비스의 사이드카 프록시가 클라이언트로부터 직접 HTTP 요청을 받은 장면이고, 이 요청을 10.10.0.18:8080 (즉, webapp 서비스의 실제 컨테이너)으로 보냄을 의미
[2025-04-18T13:27:58.237Z] "GET /items HTTP/1.1" 200 - via_upstream - "-" 0 502 2 2 "172.18.0.1" "beegoServer" "49b55b86-2505-4a5c-aadf-950d03705b87" "catalog.istioinaction:80" "10.10.0.16:3000" outbound|80||catalog.istioinaction.svc.cluster.local 10.10.0.18:45152 10.200.1.254:80 172.18.0.1:0 - default
=> 이 로그는 webapp 서비스가 catalog 서비스로 HTTP 요청을 보낸 상황이에요. Envoy는 catalog.istioinaction이라는 Kubernetes catalog 서비스(clusterIp 10.200.1.254:80)로 라우팅하고, 실제 Pod IP는 10.10.0.16:3000으로 연결되었어요.
...
Gateway, VirtualService 설정 임시도메인 설정: wsl2 임시도메인 설정: Windows(Powershell)호출테스트(webapp): : 외부(web, curl) → ingressgw → webapp → catalog (v1, v2) 반복 호출테스트: 외부(web, curl) → ingressgw → webapp → catalog (v1, v2) route: virtualservice 생성 내용 확인=sidecar proxy 통신 가능한 fqdn 확인 가능webapp 쪽을 fqdn으로 확인: outbound 80 엔드포인트 체크: webapp endpoint는 하나인것을 알 수 있다.로깅 활성화 webapp istio-proxy 로그 활성화 적용로그 인입 및 webapp -> v1, v2 라우팅 확인 가능 ⇒ 공유아이콘(점 3개)이 webapp은 edge에 붙어있으나 catalog 는 붙어있지 않다.

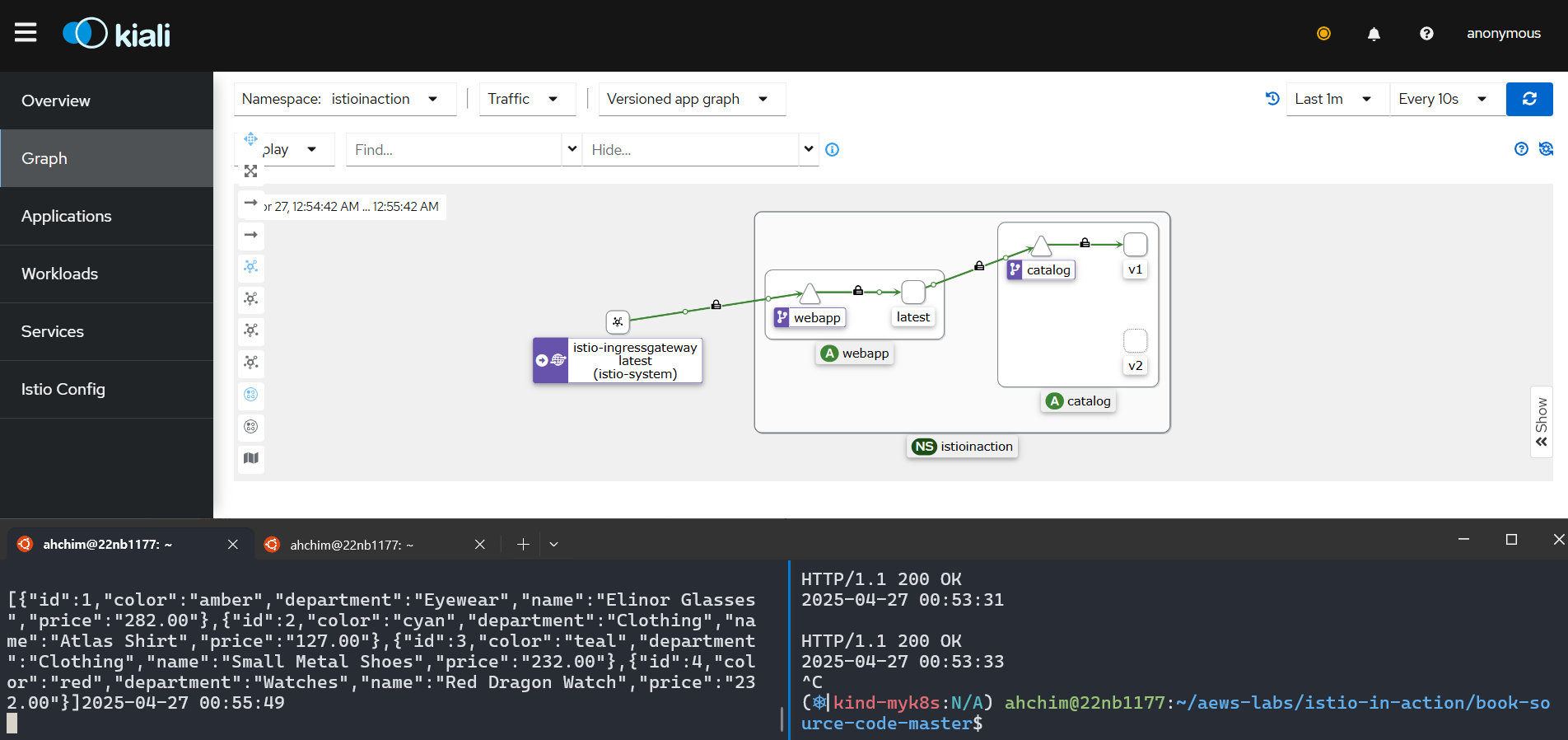

catalog v1 서비스로 모든 트래픽을 라우팅하는 VirtualService, DestinationRule 리소스를 만들기
# destinationrule 다시 하나 추가
ch5/catalog-dest-rule.yaml
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
name: catalog
spec:
host: catalog.istioinaction.svc.cluster.local
subsets:
- name: version-v1
labels:
version: v1
- name: version-v2
labels:
version: v2

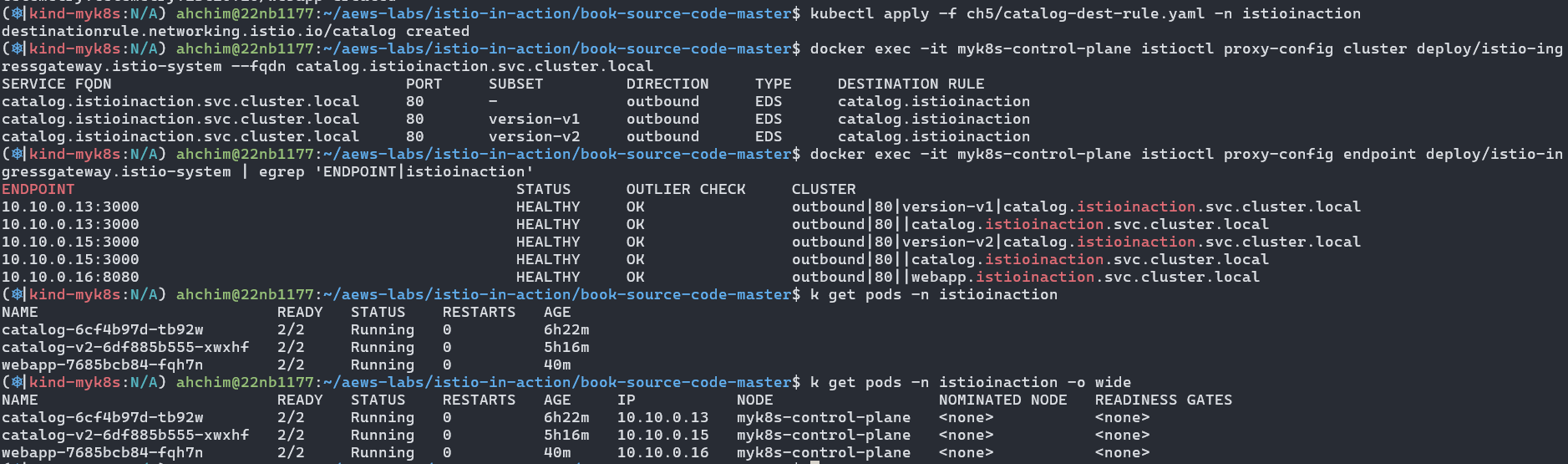

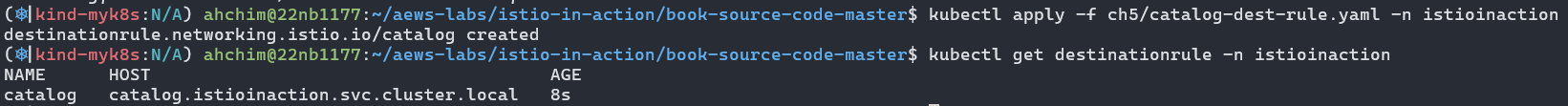

kubectl apply -f ch5/catalog-dest-rule.yaml -n istioinaction

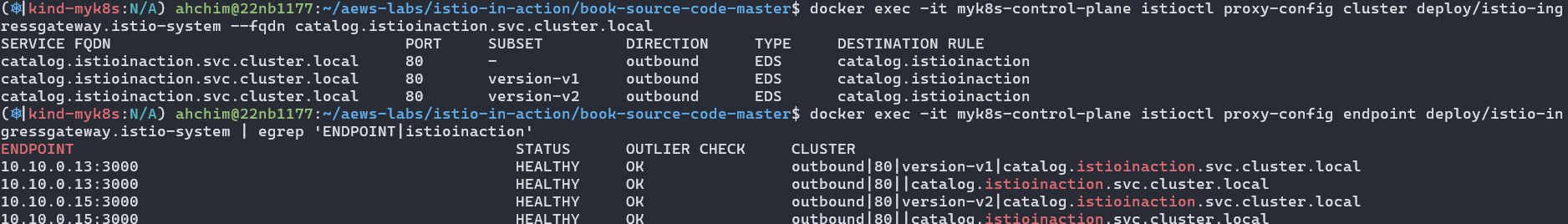

# istio-proxy. subset 추가 확인
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog.istioinaction.svc.cluster.local 80 - outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v1 outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v2 outbound EDS catalog.istioinaction
# endpoint 확인
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.13:3000 HEALTHY OK outbound|80|version-v1|catalog.istioinaction.svc.cluster.local
10.10.0.13:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.15:3000 HEALTHY OK outbound|80|version-v2|catalog.istioinaction.svc.cluster.local
10.10.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.16:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
# pod ip 확인
kubectl get pods -n istioinaction -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
catalog-6cf4b97d-tb92w 2/2 Running 0 6h22m 10.10.0.13 myk8s-control-plane <none> <none>
catalog-v2-6df885b555-xwxhf 2/2 Running 0 5h16m 10.10.0.15 myk8s-control-plane <none> <none>
webapp-7685bcb84-fqh7n 2/2 Running 0 40m 10.10.0.16 myk8s-control-plane <none> <none>
# catalog virtualservice에 mesh 설정 추가
## 지금까지는 edge에서, virtualservice 붙여서 라우팅 (hosts: catalog 설정밖에 없었음)
## 변경사항: mesh에 모든 sidecar도 마치 자기가 gateway처럼 트래픽을 꺾는 기능 추가 (gateways: mesh 추가 및 destination으로 전달)
cat ch5/catalog-vs-v1-mesh.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog
spec:
hosts:
- catalog
gateways: # 만약, gateways 부분을 제외하고 배포하면 암묵적으로 mesh gateways가 적용됨.
- mesh # VirtualService는 메시 내의 모든 사이드카(현재 webapp, catalog)에 적용된다. edge는 제외.
http:
- route:
- destination:
host: catalog
subset: version-v1
# 설정 업데이트
kubectl apply -f ch5/catalog-vs-v1-mesh.yaml -n istioinaction
# VirtualService 확인 : GATEWAYS 에 mesh 확인
kubectl get vs -n istioinaction
NAME GATEWAYS HOSTS AGE
catalog ["mesh"] ["catalog"] 12s
webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 28s
# 반복 호출테스트 : 신규터미널 2개에 아래 각각 실행 해두기 >> 현재는 v1만 라우팅 처리
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# webapp → catalog 호출도 istio 의 DestinationRule 라우팅 전달 처리! : 신규터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-18T13:52:54.772Z] "GET /items HTTP/1.1" 200 - via_upstream - "-" 0 502 2 2 "172.18.0.1" "beegoServer" "2035962f-144f-4d07-9102-4e3ab7ea3484" "catalog.istioinaction:80" "10.10.0.16:3000" outbound|80|version-v1|catalog.istioinaction.svc.cluster.local 10.10.0.18:52458 10.200.1.254:80 172.18.0.1:0 - -
=> 이 로그는 webapp이 내부적으로 catalog 서비스를 호출하는 로그이고, version-v1이라는 **서브셋(subset)**으로 요청이 라우팅되었어요. 이는 DestinationRule에서 subset: version-v1으로 정의된 엔드포인트로 라우팅이 잘 되었다는 뜻이에요.
# proxy-config (webapp) : 기존에 webapp 에서 catalog 로 VirtualService 정보는 없었는데, 추가됨을 확인
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | egrep 'NAME|catalog'
NAME DOMAINS MATCH VIRTUAL SERVICE
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json | jq
...
"virtualHosts": [
{
"name": "catalog.istioinaction.svc.cluster.local:80",
"domains": [
"catalog.istioinaction.svc.cluster.local",
"catalog",
"catalog.istioinaction.svc",
"catalog.istioinaction",
"10.200.1.254" # 해당 IP는 catalog service(clusterIP)
],
"routes": [
{
"match": {
"prefix": "/"
},
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog.istioinaction.svc.cluster.local 80 - outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v1 outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v2 outbound EDS catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --subset version-v1 -o json
...
"name": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"type": "EDS",
...

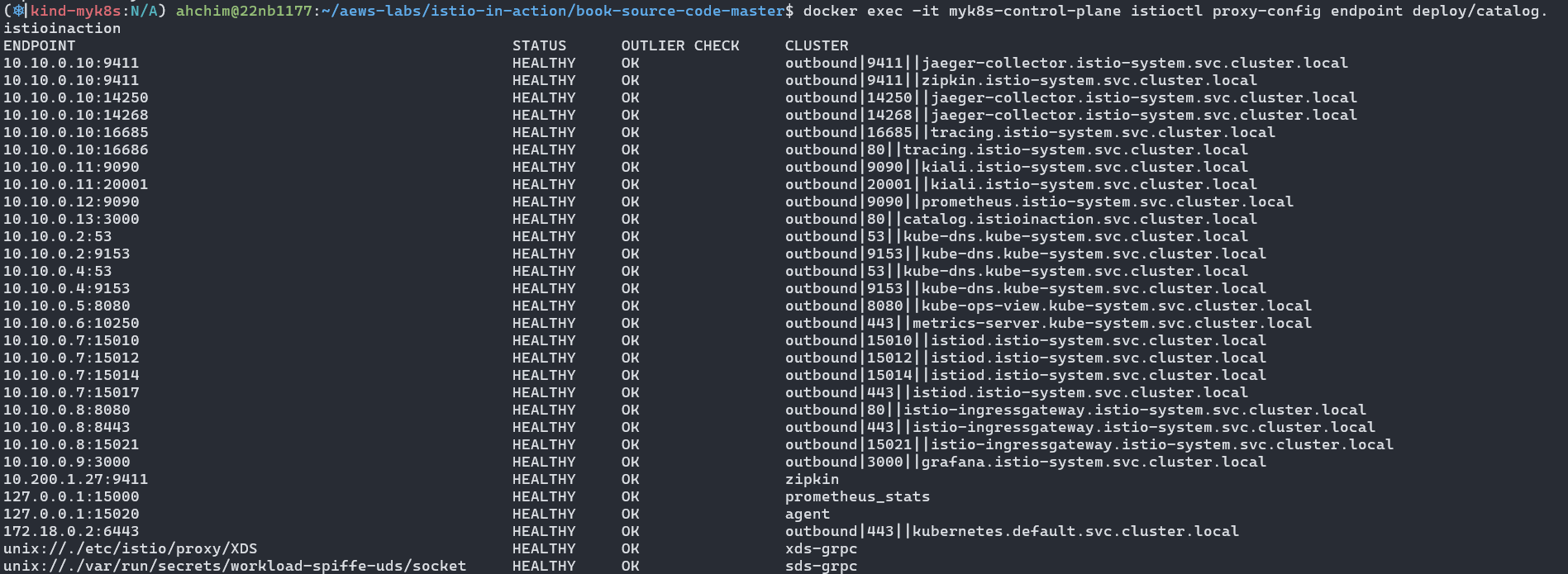

docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | egrep 'ENDPOINT|catalog'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.16:3000 HEALTHY OK outbound|80|version-v1|catalog.istioinaction.svc.cluster.local
10.10.0.16:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.17:3000 HEALTHY OK outbound|80|version-v2|catalog.istioinaction.svc.cluster.local
10.10.0.17:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# proxy-config (catalog) : gateway.mesh 이므로, 메시 내에 모든 사이드카에 VirtualService 적용됨을 확인. 아래 routes 부분
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | egrep 'NAME|catalog'
NAME DOMAINS MATCH VIRTUAL SERVICE
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction

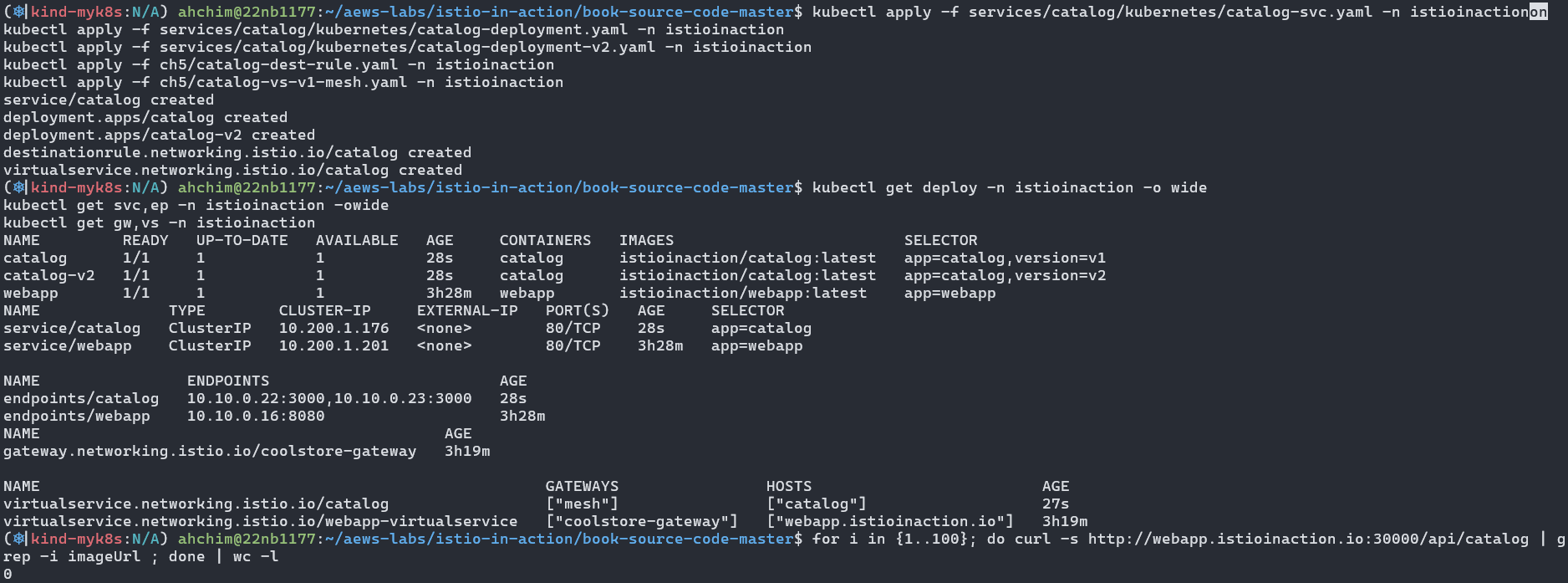

virtualservice 설정 변경virtualservice 확인
webapp-virtualservice: istio ingressgateway를 사용을 해서 내부로 트래픽을 라우팅할 때 쓰는 virtualservice이다.
근데 방금전에 생성한 catalog virtualservice라는 항목도 있다. 이는 gateway가 istio ingressgateway가 처리하는 게 아닌 mesh로 처리한다. istio 내부에 있는 모든 사이드카 항목들도 마치 gateway처럼 트래픽 라우팅을 해줄 수 있음을 의미한다. v2 트래픽 축소 확인⇒공유아이콘(점 3개)이 catalog 에서도 확인 v2 트래픽 제외 확인로그: v1으로 트래픽 처리 확인 기존에 webapp 에서 catalog로의 virtualservice 정보가 없었는데 추가가 됨 (맨 뒤)v1 추가 확인
targetRef: 카나리 대상 Deployment(catalog v1) service: 서비스용 설정 (gateway: mesh 에서 동작 처리) analysis: 카나리 할 때 필요한 분석에 대해 설정, Prometheus metric을 봄 (success-rate, duration). 만족하지 못하면 롤백
45초마다 카나리의 각 단계를 평가하고, 단계별로 트래픽을 10%씩 늘린다. 트래픽이 50%에 도달하면100%로 바꾼다.
성공률 메트릭의 경우 1분 동안의 성공률이 99% 이상이어야 한다. 또한 P99(상위 99%) 요청 시간은 500ms까지 허용한다.
이 메트릭들이 연속으로 5회를 초과해 지정한 범위와 다르면, 롤백한다.
위 설정을 적용하고 catalog 서비스를 자동으로 v2로 카나리하는 절차 시작
# 반복 호출테스트 : 신규터미널
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# flagger (operator) 가 catalog를 위한 canary 배포환경을 구성
kubectl apply -f ch5/flagger/catalog-release.yaml -n istioinaction

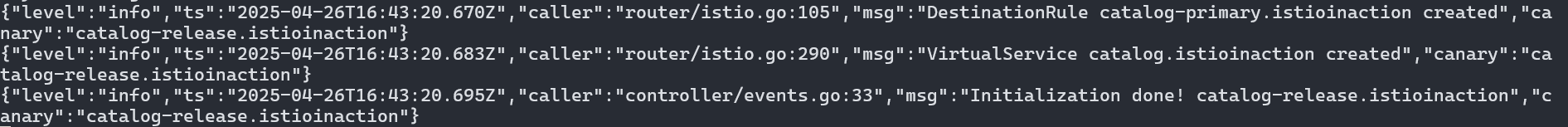

# flagger 로그 확인 : Service, Deployment, VirtualService 등을 설치하는 것을 확인할 수 있습니다.
kubectl logs -f deploy/flagger -n istio-system
...
# 확인
kubectl get canary -n istioinaction -w
NAME STATUS WEIGHT LASTTRANSITIONTIME
catalog-release Initializing 0 2025-04-19T05:10:00Z
catalog-release Initialized 0 2025-04-19T05:15:54Z
kubectl get canary -n istioinaction -owide
NAME STATUS WEIGHT SUSPENDED FAILEDCHECKS INTERVAL MIRROR STEPWEIGHT STEPWEIGHTS MAXWEIGHT LASTTRANSITIONTIME
catalog-release Initialized 0 0 45s 10 50 2025-04-19T05:15:54Z
# flagger Initialized 동작 확인
## catalog-primary deployment/service 가 생성되어 있음, 기존 catalog deploy/service 는 파드가 0으로 됨
kubectl get deploy,svc,ep -n istioinaction -o wide
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
deployment.apps/catalog 0/0 0 0 3h34m catalog istioinaction/catalog:latest app=catalog,version=v1
deployment.apps/catalog-primary 1/1 1 1 6m41s catalog istioinaction/catalog:latest app=catalog-primary
deployment.apps/webapp 1/1 1 1 3h36m webapp istioinaction/webapp:latest app=webapp
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
service/catalog ClusterIP 10.200.1.168 <none> 80/TCP 5m56s app=catalog-primary
service/catalog-canary ClusterIP 10.200.1.242 <none> 80/TCP 6m41s app=catalog
service/catalog-primary ClusterIP 10.200.1.119 <none> 80/TCP 6m41s app=catalog-primary
service/webapp ClusterIP 10.200.1.73 <none> 80/TCP 3h36m app=webapp
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.23:3000 5m56s
endpoints/catalog-canary <none> 6m41s
endpoints/catalog-primary 10.10.0.23:3000 6m41s
endpoints/webapp 10.10.0.19:8080 3h36m
## VS catalog 생성되었음
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 137m
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/catalog ["mesh"] ["catalog"] 8m17s
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 137m

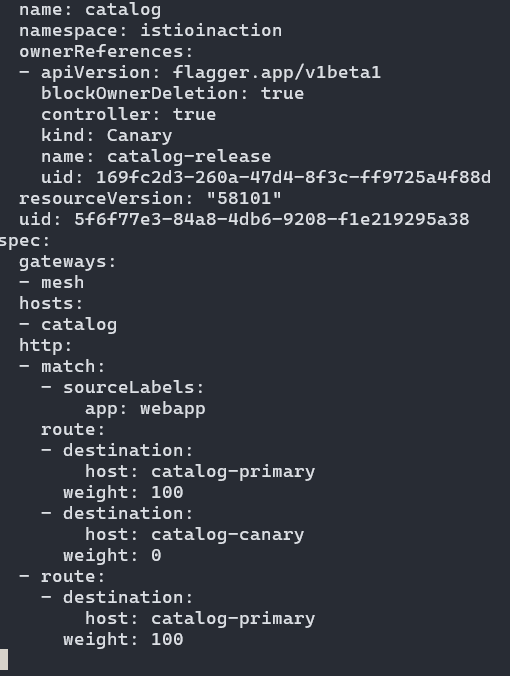

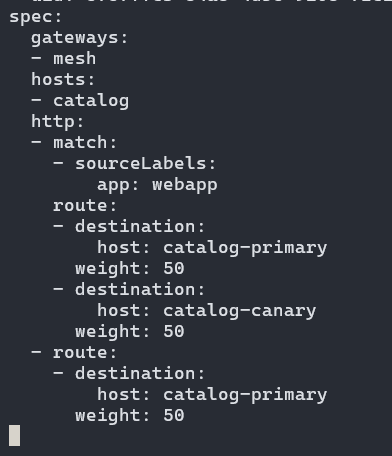

## VS catalog 확인
kubectl get vs -n istioinaction catalog -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
annotations:
helm.toolkit.fluxcd.io/driftDetection: disabled
kustomize.toolkit.fluxcd.io/reconcile: disabled
name: catalog
namespace: istioinaction
spec:
gateways:
- mesh
hosts:
- catalog
http:
- match:
- sourceLabels:
app: webapp
route:
- destination:
host: catalog-primary
weight: 100
- destination:
host: catalog-canary
weight: 0
- route:
- destination:
host: catalog-primary
weight: 100
# destinationrule 확인
kubectl get destinationrule -n istioinaction
NAME HOST AGE
catalog-canary catalog-canary 15m
catalog-primary catalog-primary 15m
kubectl get destinationrule -n istioinaction catalog-primary -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: catalog-primary
namespace: istioinaction
spec:
host: catalog-primary
kubectl get destinationrule -n istioinaction catalog-canary -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: catalog-canary
namespace: istioinaction
spec:
host: catalog-canary
#

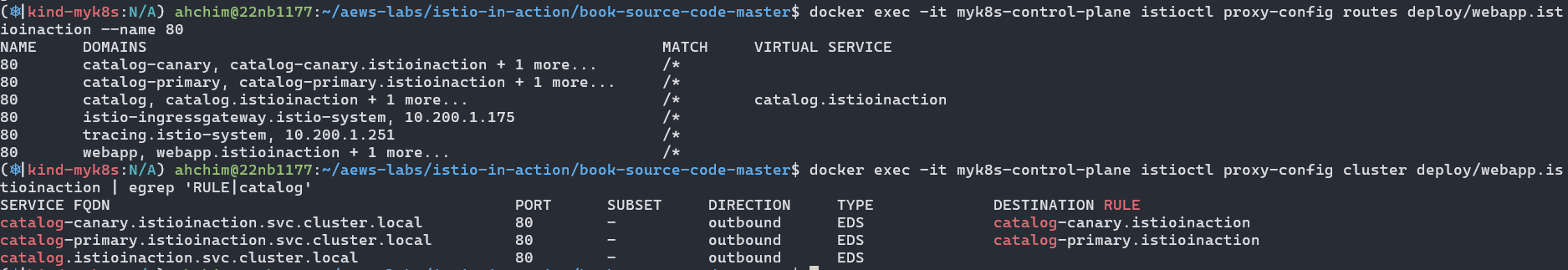

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80
NAME DOMAINS MATCH VIRTUAL SERVICE
80 catalog-canary, catalog-canary.istioinaction + 1 more... /*
80 catalog-primary, catalog-primary.istioinaction + 1 more... /*
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction | egrep 'RULE|catalog'
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog-canary.istioinaction.svc.cluster.local 80 - outbound EDS catalog-canary.istioinaction
catalog-primary.istioinaction.svc.cluster.local 80 - outbound EDS catalog-primary.istioinaction
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog-primary.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog-canary.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
10.10.0.23:3000 HEALTHY OK outbound|80||catalog-primary.istioinaction.svc.cluster.local
10.10.0.23:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# 해당 EDS에 메트릭 통계 값 0.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
...
# 현재 EDS primary 에 메트릭 통계 값 출력 중. 해당 EDS 호출.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction --cluster 'outbound|80||catalog-primary.istioinaction.svc.cluster.local' -o json
...

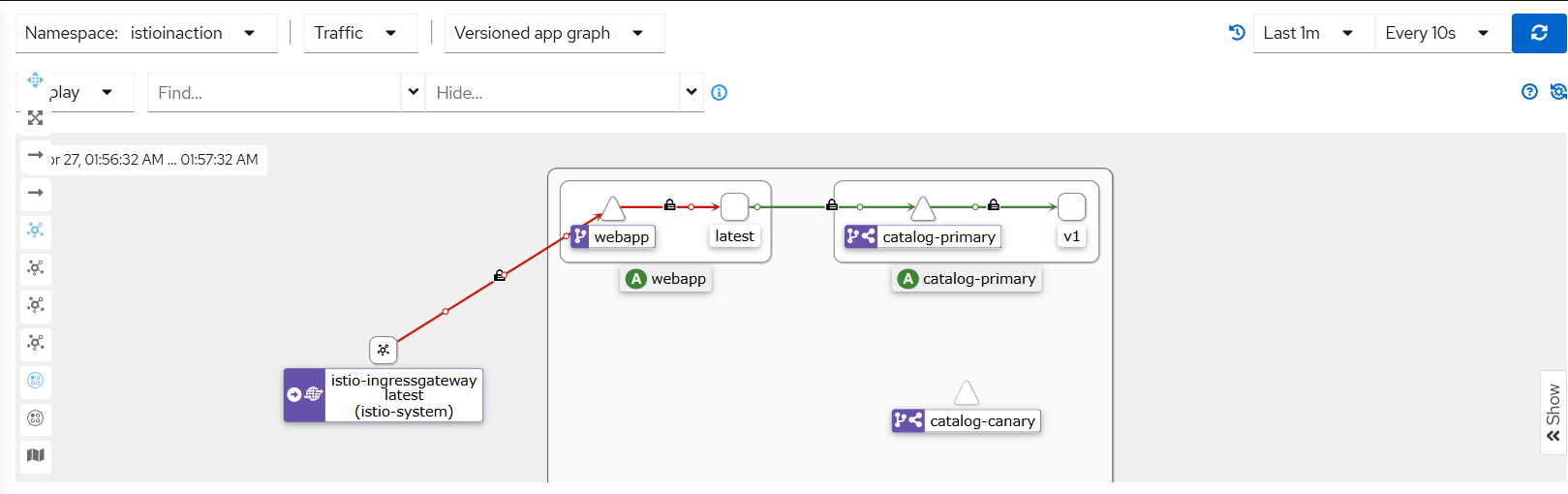

로그 확인 - initialized catalog-primary deployment/service 가 복제되어 생성되어 있음(구버전), 기존 catalog deploy/service 는 파드가 0으로 됨
카나리는 아직 ENDPOINT가 없음 (신규 버전(v2) 배포하지 않음)
위 VS catalog 등 설정을 보면, catalog 서비스로 향하는 트래픽이 catalog-primary 서비스로는 100%, catalog-canary 로는 0% 라우팅될 것임을 알 수 있음
지금까지는 기본 설정만 준비 했을 뿐, 실제 카나리는 수행하지 않음

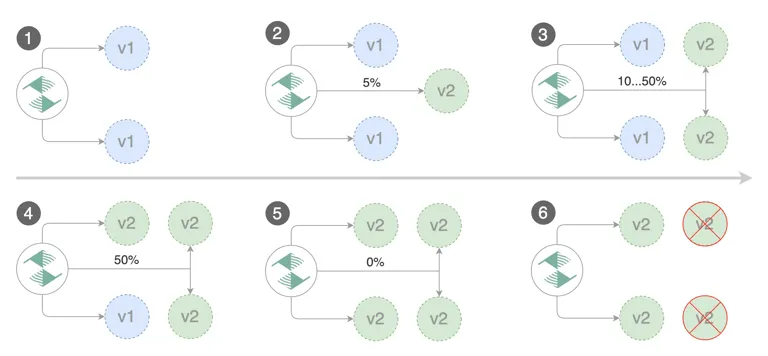

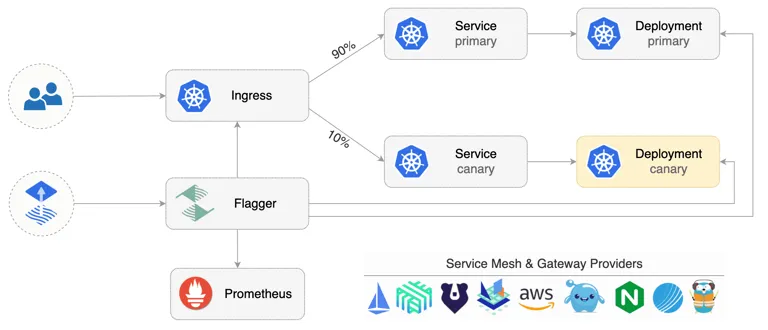

Flagger는 원본 디폴로이먼트 대상의 변경 사항을 지켜보고, 카나리 디폴로이먼트(catalog-canary) 및 서비스(catalog-canary)를 생성하고,VirtualService 의 가중치를 조정
이제 catalog v2 를 도입하고 Flagger가 어떻게 릴리스에서 이를 자동화하는지, 어떻게 메트릭에 기반해 의사결정을 내리는 지 확인 https://docs.flagger.app/usage/deployment-strategies#canary-releasehttps://docs.flagger.app/tutorials/istio-progressive-delivery
Flagger가 정상 메트릭 기준선을 가져올 수 있도록 Istio를 통해 서비스에 대한 부하 생성
카나리는 Carary 오브젝트에 설정한 대로 45초마다 진행
트래픽의 50%가 카나리로 이동할 때까지는 단계별로 10%씩 증가
flagger가 메트릭에 문제가 없고 기준과 차이가 없다고 판단되면, 모든 트래픽이 카나리로 이동해 카나리가 기본 서비스로 승격 될 때까지 카나리 진행
만약 문제가 발생하면 flagger는 자동으로 카나리 릴리스 롤백
# 반복 호출테스트 : 신규터미널1 - 부하 만들기
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# flagger 로그 확인 : 신규터미널2
kubectl logs -f deploy/flagger -n istio-system
{"level":"info","ts":"2025-04-19T05:15:54.453Z","caller":"controller/events.go:33","msg":"Initialization done! catalog-release.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:09.442Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:09:09.444Z","caller":"controller/events.go:33","msg":"New revision detected! Scaling up catalog.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:54.441Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:09:54.446Z","caller":"controller/events.go:33","msg":"Starting canary analysis for catalog.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:54.461Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 10","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:10:39.443Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:10:39.469Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 20","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:11:24.437Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:11:24.461Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 30","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:12:09.445Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:12:09.472Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 40","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:12:54.429Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:12:54.445Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 50","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:13:39.444Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:13:39.453Z","caller":"controller/events.go:33","msg":"Copying catalog.istioinaction template spec to catalog-primary.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:14:24.438Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:14:24.440Z","caller":"controller/events.go:33","msg":"Routing all traffic to primary","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:15:09.436Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:15:09.642Z","caller":"controller/events.go:33","msg":"Promotion completed! Scaling down catalog.istioinaction","canary":"catalog-release.istioinaction"}
# flagger 상태 확인 : 신규터미널3
## 카나리는 Carary 오브젝트에 설정한 대로 45초마다 진행될 것이다.
## 트래픽의 50%가 카나리로 이동할 때까지는 단계별로 10%씩 증가한다.
## flagger가 메트릭에 문제가 없고 기준과 차이가 없다고 판단되면, 모든 트래픽이 카나리로 이동해 카나리가 기본 서비스로 승격 될 때까지 카나리가 진행된다.
## 만약 문제가 발생하면 flagger는 자동으로 카나리 릴리스를 롤백할 것이다.
kubectl get canary -n istioinaction -w
NAME STATUS WEIGHT LASTTRANSITIONTIME
catalog-release Initialized 0 2025-04-19T05:15:54Z
catalog-release Progressing 0 2025-04-19T06:09:09Z
catalog-release Progressing 10 2025-04-19T06:09:54Z # 45초 간격
catalog-release Progressing 20 2025-04-19T06:10:39Z
catalog-release Progressing 30 2025-04-19T06:11:24Z
catalog-release Progressing 40 2025-04-19T06:12:09Z
catalog-release Progressing 50 2025-04-19T06:12:54Z
catalog-release Promoting 0 2025-04-19T06:13:39Z
catalog-release Finalising 0 2025-04-19T06:14:24Z
catalog-release Succeeded 0 2025-04-19T06:15:09Z
# imageUrl 출력 (v2)을 포함하는 catalog deployment v2 배포
cat ch5/flagger/catalog-deployment-v2.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: catalog
version: v1
name: catalog
spec:
replicas: 1
selector:
matchLabels:
app: catalog
version: v1
template:
metadata:
labels:
app: catalog
version: v1
spec:
containers:
- env:
- name: KUBERNETES_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
- name: SHOW_IMAGE
value: "true"
image: istioinaction/catalog:latest
imagePullPolicy: IfNotPresent
name: catalog
ports:
- containerPort: 3000
name: http
protocol: TCP
securityContext:
privileged: false
kubectl apply -f ch5/flagger/catalog-deployment-v2.yaml -n istioinaction

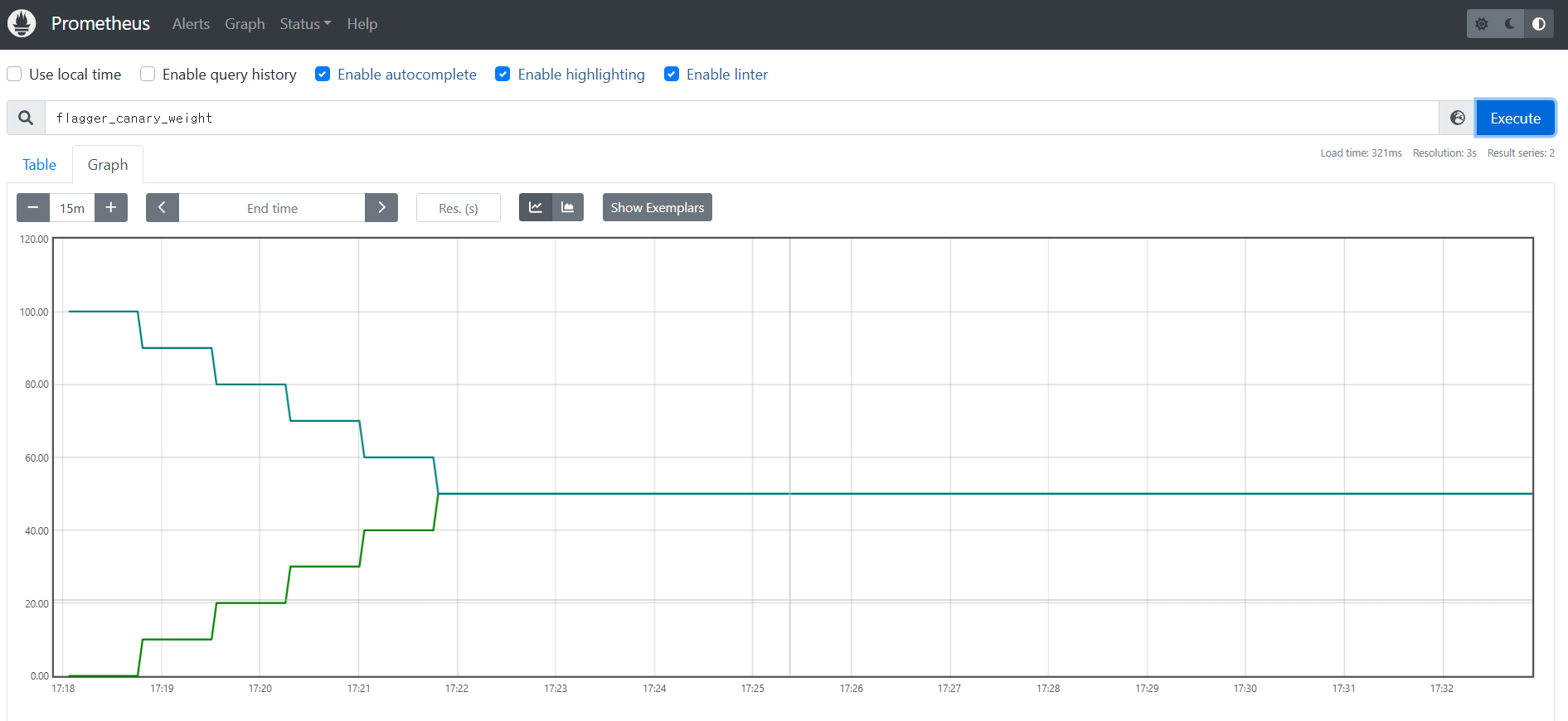

kubectl get vs -n istioinaction catalog -o yaml -w # catalog vs 에 가중치 변경 모니터링
---
route:
- destination:
host: catalog-primary
weight: 90
- destination:
host: catalog-canary
weight: 10
- route:
- destination:
host: catalog-primary
weight: 90
---
route:
- destination:
host: catalog-primary
weight: 80
- destination:
host: catalog-canary
weight: 20
- route:
- destination:
host: catalog-primary
weight: 80
---
route:
- destination:
host: catalog-primary
weight: 70
- destination:
host: catalog-canary
weight: 30
- route:
- destination:
host: catalog-primary
weight: 70
---
route:
- destination:
host: catalog-primary
weight: 60
- destination:
host: catalog-canary
weight: 40
- route:
- destination:
host: catalog-primary
weight: 60
---
route:
- destination:
host: catalog-primary
weight: 50
- destination:
host: catalog-canary
weight: 50
- route:
- destination:
host: catalog-primary
weight: 50
---
route:
- destination:
host: catalog-primary
weight: 100
- destination:
host: catalog-canary
weight: 0
- route:
- destination:
host: catalog-primary
weight: 100
---

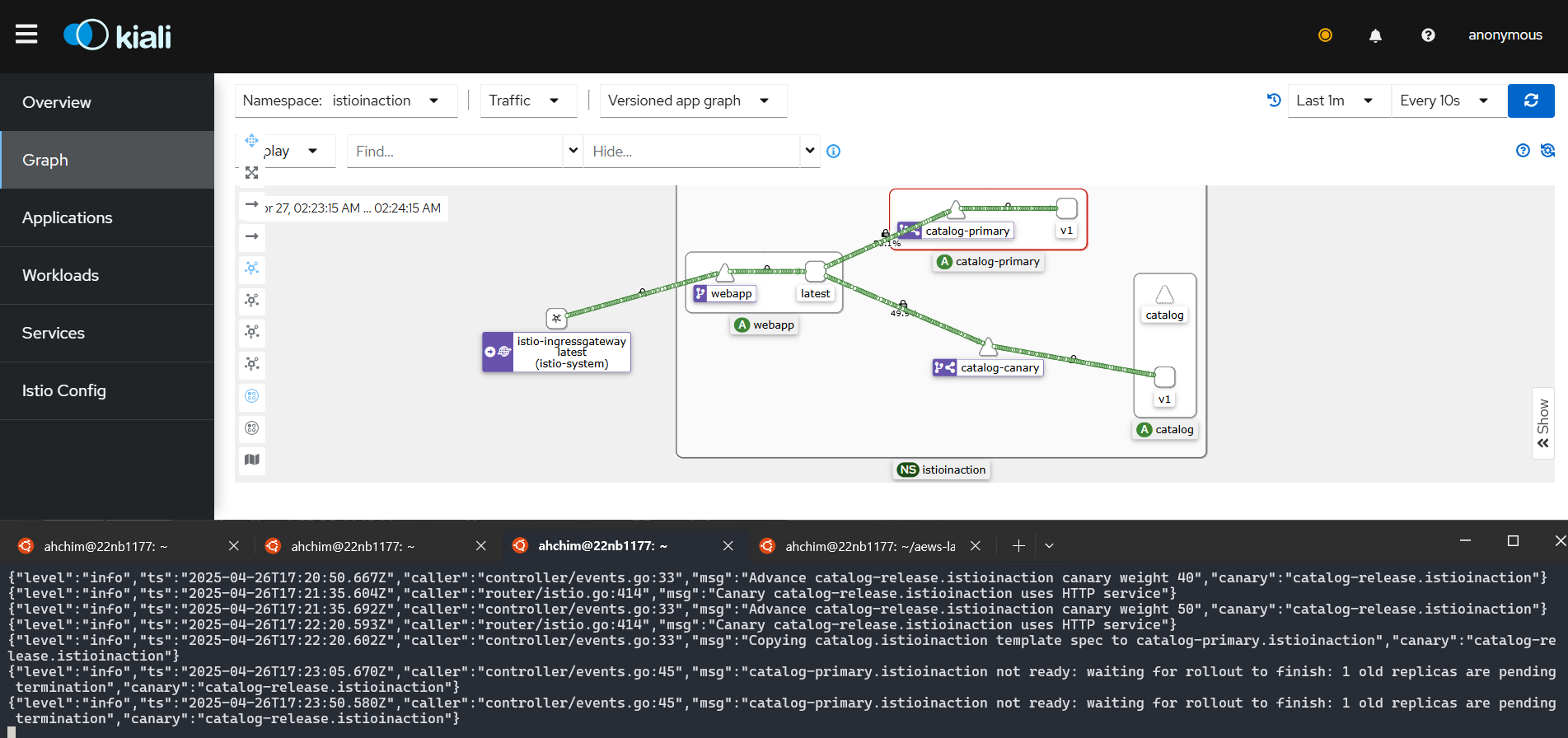

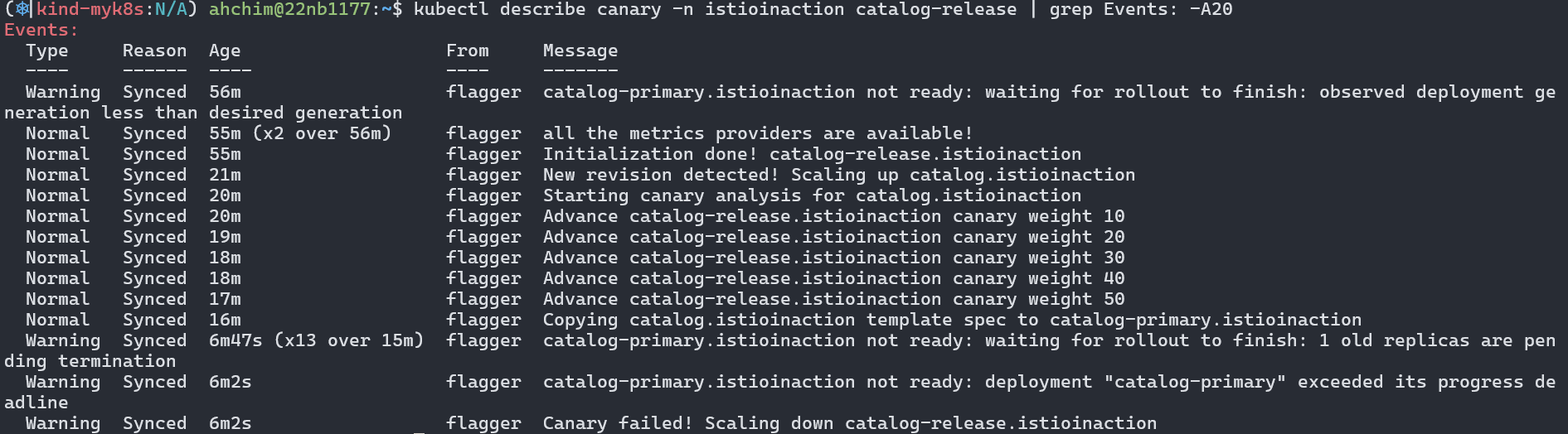

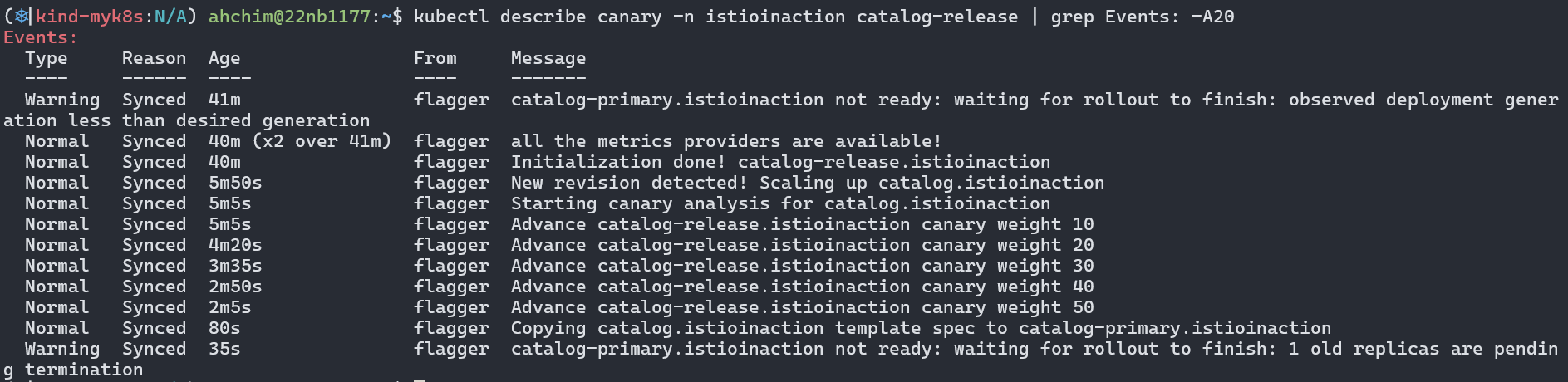

# canary CRD 이벤트 확인
kubectl describe canary -n istioinaction catalog-release | grep Events: -A20
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Synced 10m flagger New revision detected! Scaling up catalog.istioinaction
Normal Synced 9m54s flagger Starting canary analysis for catalog.istioinaction
Normal Synced 9m54s flagger Advance catalog-release.istioinaction canary weight 10
Normal Synced 9m9s flagger Advance catalog-release.istioinaction canary weight 20
Normal Synced 8m24s flagger Advance catalog-release.istioinaction canary weight 30
Normal Synced 7m39s flagger Advance catalog-release.istioinaction canary weight 40
Normal Synced 6m54s flagger Advance catalog-release.istioinaction canary weight 50
Normal Synced 6m9s flagger Copying catalog.istioinaction template spec to catalog-primary.istioinaction
Normal Synced 5m24s flagger Routing all traffic to primary
Normal Synced 4m39s flagger (combined from similar events): Promotion completed! Scaling down catalog.istioinaction
# 최종 v2 접속 확인
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
100
진행 간 이슈가 없었으나..scale down이 실패해서 canary 실패 함.
rollback 된 상태
이를 통해 primary 삭제가 되지 않을 경우 canary 실패하여 롤백한단 사실을 알게 됨. primary replicas 종료 불가의 경우 원인 파악 필요 **

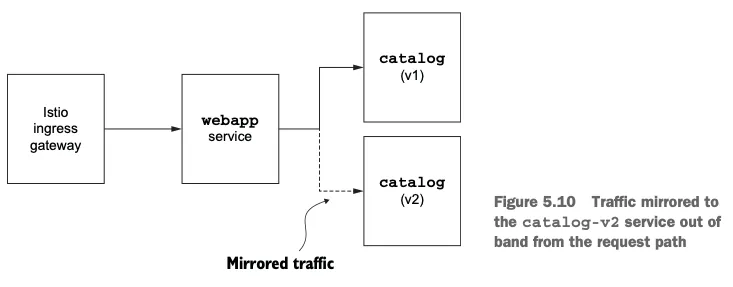

이 VS는 라이브 트래픽을 전부 catalog(v1)으로 보내지만, 동시에 v2로도 미러링한다.
미러링은 요청의 복사복을 만들어 미러링된 클러스터(여기서는 catalog-v2)로 전송하는 이른바 ‘보내고 잊는 방식’으로 수행된다.
미러링된 요청은 실제 요청에는 영향을 줄 수 없는데, 미러링을 수행하는 이스티오 프록시가 미러링된 클러스터에서 오는 응답을 모두(성공이든, 실패든) 무시해버리기 때문이다.
VS 리소스 생성
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; don
# catalog istio-proxy 로그 활성화
cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: catalog
namespace: istioinaction
spec:
accessLogging:
- disabled: false
providers:
- name: envoy
selector:
matchLabels:
app: catalog
EOF
kubectl get telemetries -n istioinaction
NAME AGE
catalog 16s
webapp 5h49m
# istio-proxy 로그 확인 : 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -c istio-proxy -f
kubectl logs -n istioinaction -l version=v1 -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -l version=v2 -c istio-proxy -f
혹은
kubectl stern -n istioinaction -l app=catalog -c istio-proxy
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
# proxy-config : catalog
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction | grep catalog
# 미러링 VS 설정
kubectl apply -f ch5/catalog-vs-v2-mirror.yaml -n istioinaction
# v1 으로만 호출 확인
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
0
# v1 app 로그 확인

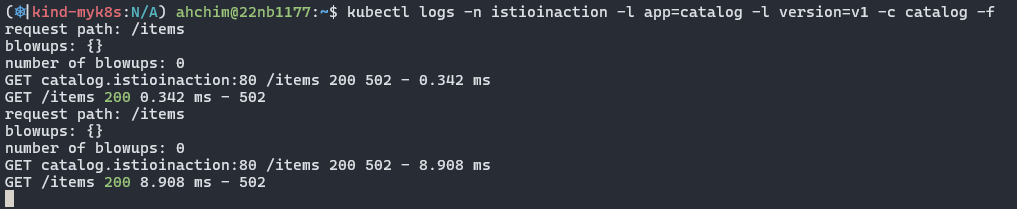

kubectl logs -n istioinaction -l app=catalog -l version=v1 -c catalog -f
request path: /items
blowups: {}
number of blowups: 0
GET catalog.istioinaction:80 /items 200 502 - 0.375 ms
GET /items 200 0.375 ms - 502
...

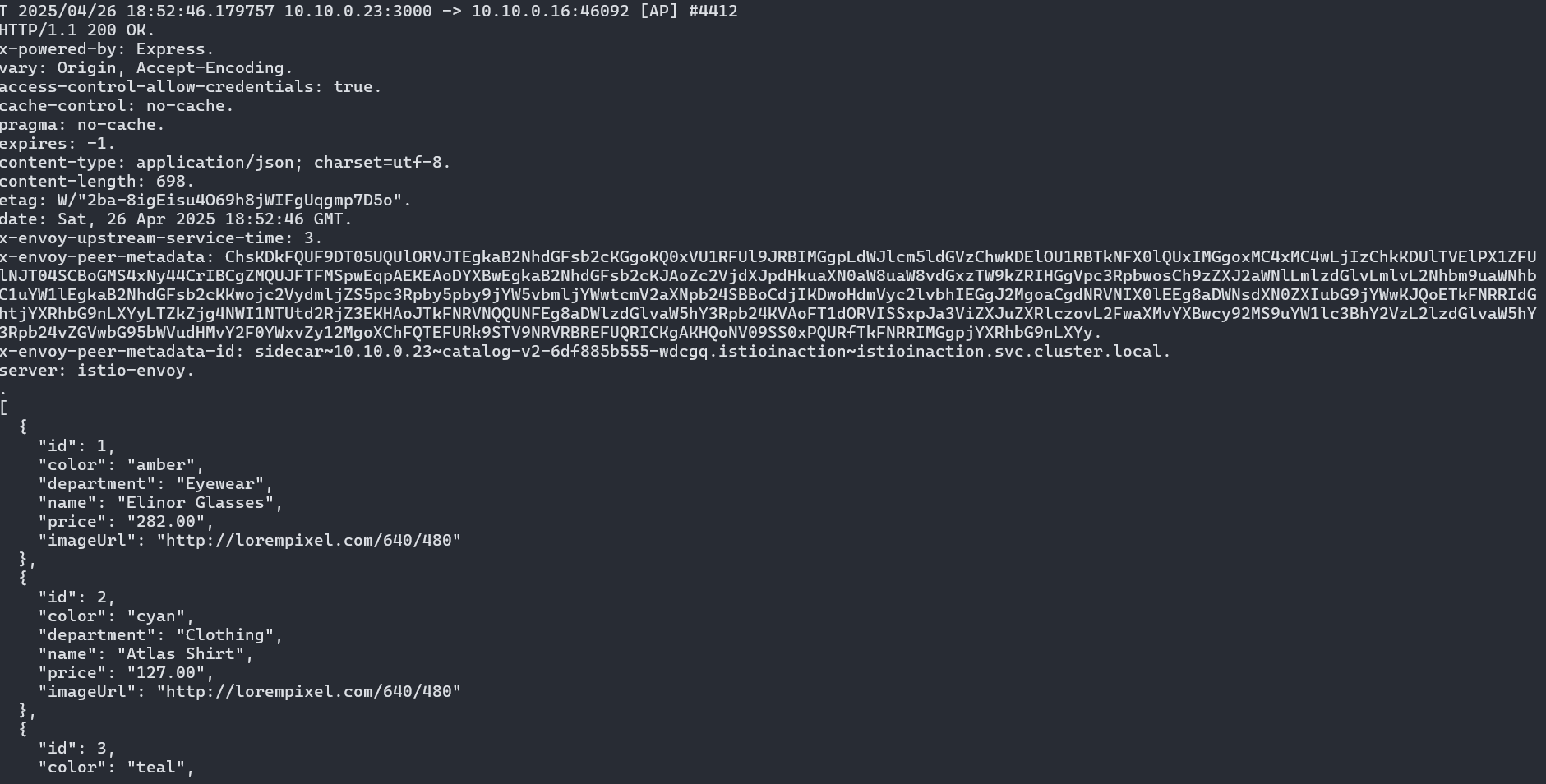

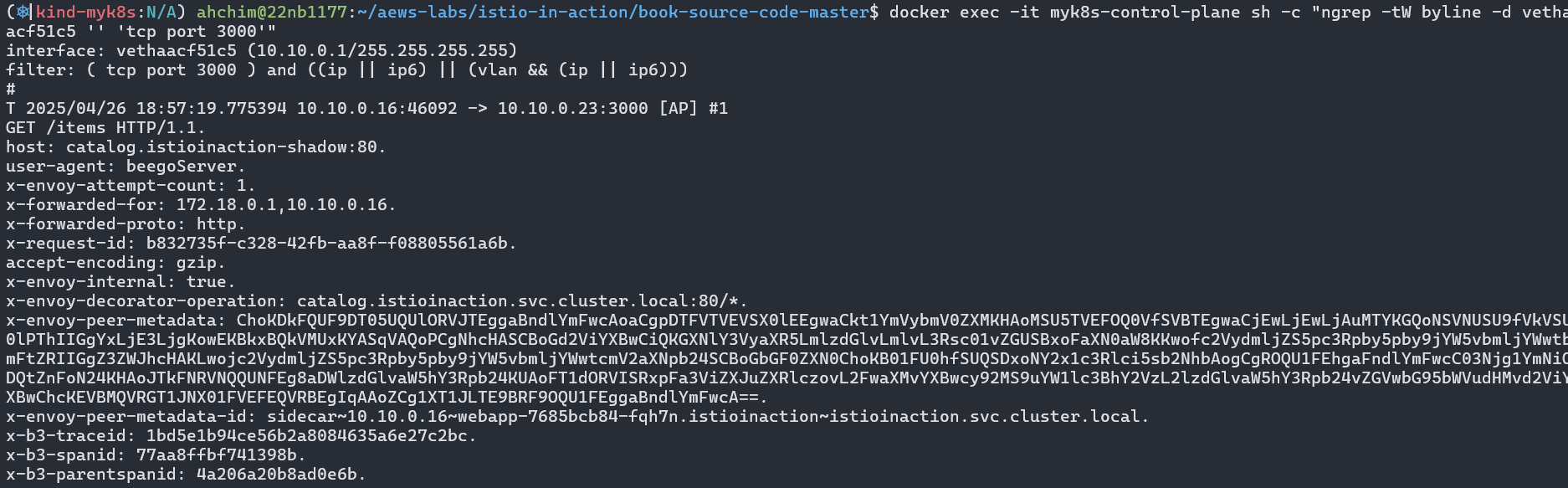

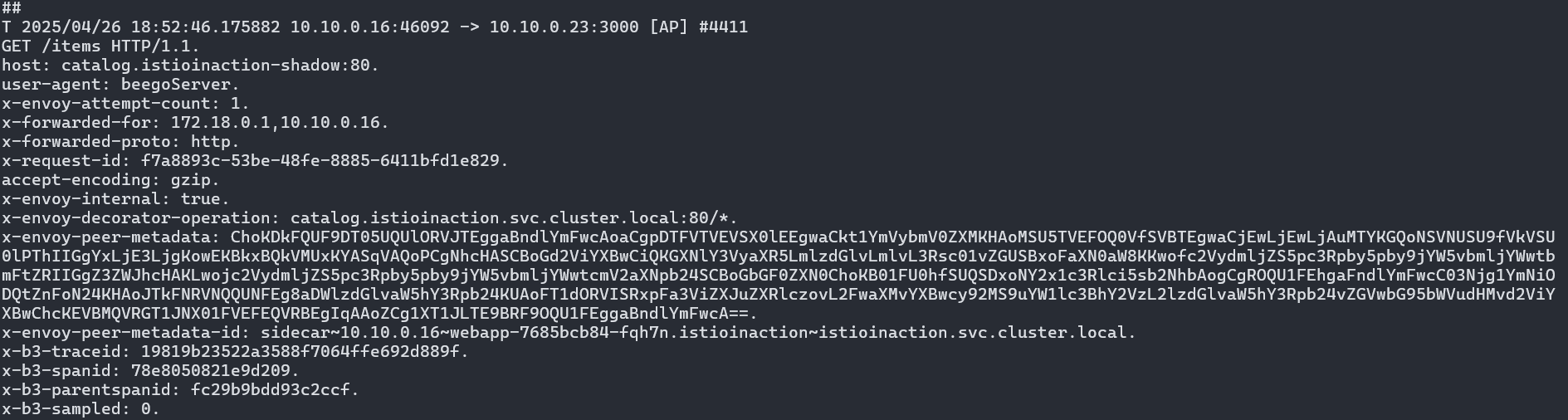

# v2 app 로그 확인 : 미러링된 트래픽이 catalog v2로 향할때, Host 헤더가 수정돼 미러링/섀도잉된 트래픽임을 나타낸다.
## 따라서 Host:catalog:8080 대신 Host:catalog-shadow:8080이 된다.
## -shadow 접미사가 붙은 요청을 받는 서비스는 그 요청이 미러링된 요청임을 식별할 수 있어, 요청을 처리할 때 고려할 수 있다
## 예를 들어, 응답이 버려질 테니 트랜잭션을 롤백하지 않거나 리소스를 많이 사용하는 호출을 하지 않는 것 등.

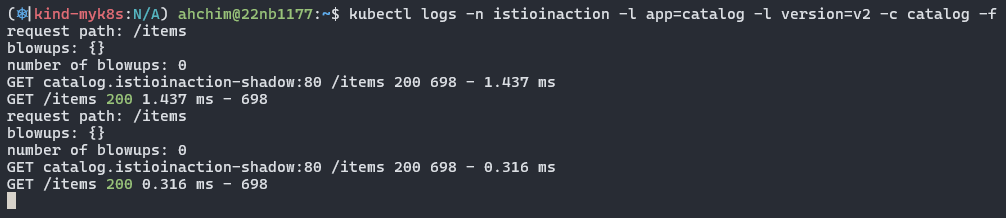

kubectl logs -n istioinaction -l app=catalog -l version=v2 -c catalog -f
request path: /items
blowups: {}
number of blowups: 0
GET catalog.istioinaction-shadow:80 /items 200 698 - 0.503 ms
GET /items 200 0.503 ms - 698
#

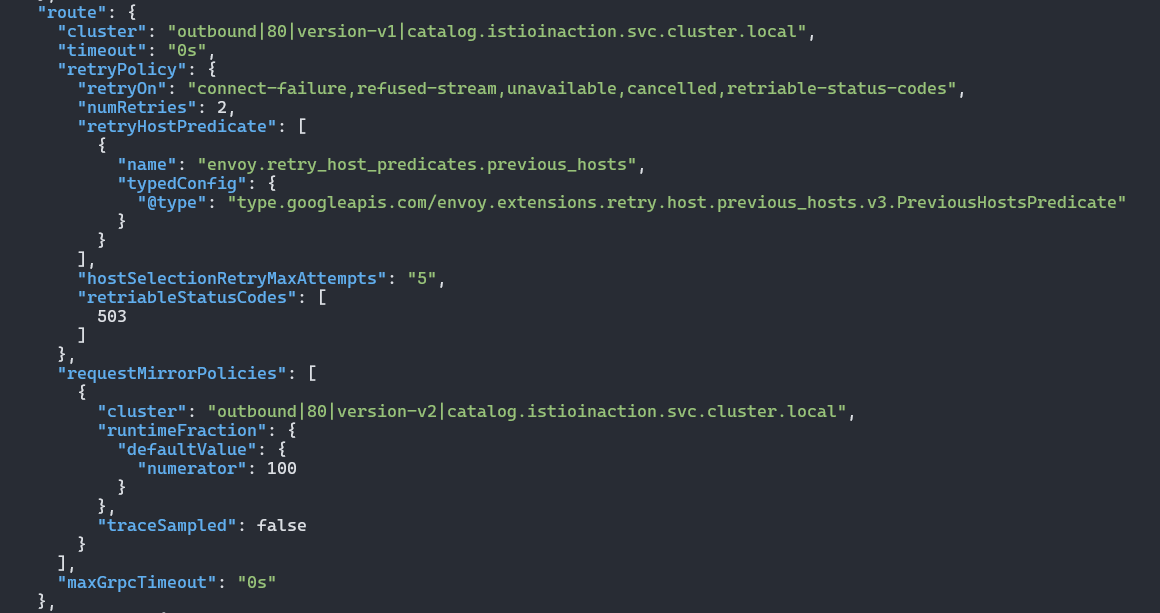

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json
...
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
"retryPolicy": {
"retryOn": "connect-failure,refused-stream,unavailable,cancelled,retriable-status-codes",
"numRetries": 2,
"retryHostPredicate": [
{
"name": "envoy.retry_host_predicates.previous_hosts",
"typedConfig": {
"@type": "type.googleapis.com/envoy.extensions.retry.host.previous_hosts.v3.PreviousHostsPredicate"
}
}
],
"hostSelectionRetryMaxAttempts": "5",
"retriableStatusCodes": [
503
]
},
"requestMirrorPolicies": [
{
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"runtimeFraction": {
"defaultValue": {
"numerator": 100
}
},
"traceSampled": false
...
# 위 webapp과 상동 : 그거슨 mesh(gateway)이니까...
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json > webapp-routes.json
cat catalog-routes.json
...
catalog istio-proxy 로그 활성화 / proxy-config : webapp, catalog v1 app 로그 확인 v2 app 로그 확인 : 미러링된 트래픽이 catalog v2로 향할때, Host 헤더가 수정돼 미러링/섀도잉된 트래픽임을 나타냄
Host:catalog:8080 대신 Host:catalog-shadow:8080이 된다. -shadow 접미사가 붙은 요청을 받는 서비스는 그 요청이 미러링된 요청임을 식별할 수 있어, 요청을 처리할 때 고려할 수 있다 (ex. 응답이 버려질 테니 트랜잭션을 롤백하지 않거나 리소스를 많이 사용하는 호출을 하지 않는 것 등)
5.5 Istio의 Service Discovery을 사용하여 클러스터 외부 서비스로 라우팅
들어가며
기본적으로, Istio는 트래픽이 서비스 메시 밖으로 향하는 것을 허용
외부 트래픽이 차단되도록 서비스엔트리 활용 가능
기본 정책을 바꿔, 외부의 데이터가 들어왔다가 응답 처리하는 건 가능하지만 내부환경에서 직접 나가는 건 불가능하도록 설정 가능
기본적으로 어떤 트래픽도 서비스 메시를 떠날 수 없도록 하자
Outbound Traffic Policy. 메시수준 통제정책 (ALLOW_ANY)
Blackhole Cluster: 라우팅을 보내서 차단

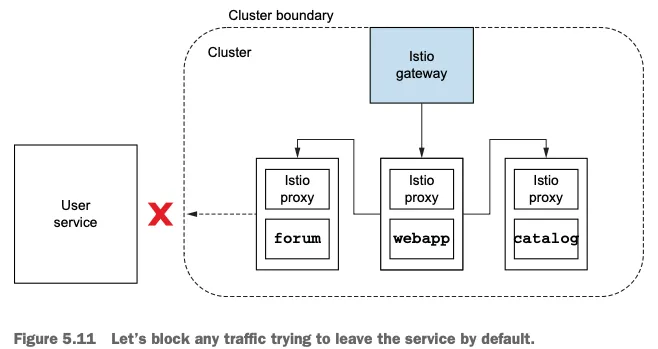

외부 트래픽을 차단하도록 이스티오를 설정해 메시에 간단한 보호 계층 더하기 (그림 5.11참조). 기본적으로 어떤 트래픽도 서비스 메시를 떠날 수 없도록 하자
# 현재 istiooperators meshConfig 설정 확인
kubectl get istiooperators -n istio-system -o json
...
"meshConfig": {
"defaultConfig": {
"proxyMetadata": {}
},
"enablePrometheusMerge": true
},
...

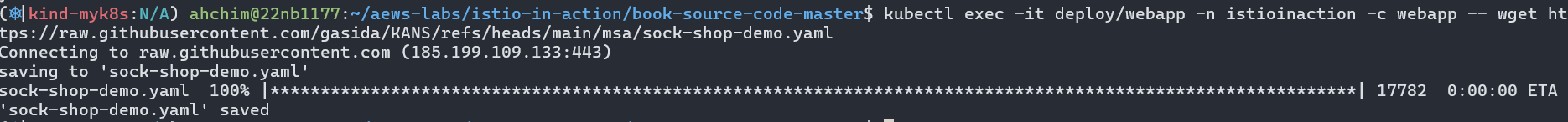

# webapp 파드에서 외부 다운로드
kubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yaml
# webapp 로그 : 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-19T09:55:34.851Z] "- - -" 0 UH - - "-" 0 0 0 - "-" "-" "-" "-" "-" BlackHoleCluster - 185.199.109.133:443 10.10.0.19:34868 - -
# 다음 명령을 실행해 이스티오의 기본값을 ALLOW_ANY 에서 REGISTRY_ONLY 로 바꾸자.
# 이느 서비스 메시 저장소에 명시적으로 허용된 경우(화이트 리스트)에만 트래픽이 메시를 떠나도록 허용하겠다는 의미다.
# 아래 설정 방법 이외에도 IstioOperator 로 설정을 변경하거나, istio-system 의 istio configmap 을 변경해도 됨.
# outboundTrafficPolicy 3가지 모드 : ALLOW_ANY (default) , REGISTRY_ONLY , ALLOW_LIST
docker exec -it myk8s-control-plane bash
----------------------------------------
istioctl install --set profile=default --set meshConfig.outboundTrafficPolicy.mode=REGISTRY_ONLY
y
exit
----------------------------------------
# 배포 확인

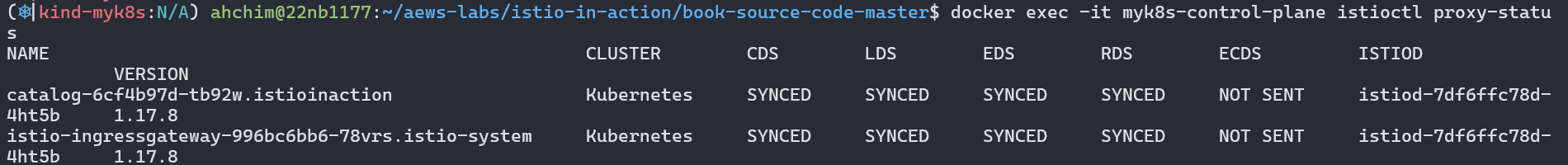

docker exec -it myk8s-control-plane istioctl proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
catalog-6d5b9bbb66-vzg4j.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
catalog-v2-6df885b555-n9nxw.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
istio-ingressgateway-6bb8fb6549-s4pt8.istio-system Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
webapp-7685bcb84-skzgg.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8

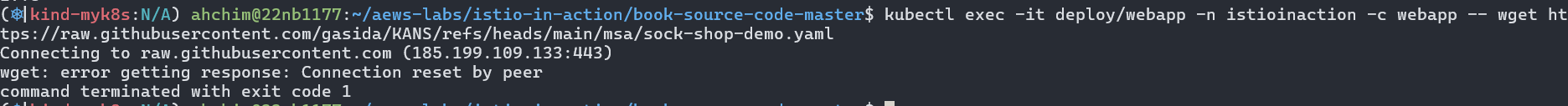

# webapp 파드에서 외부 다운로드
kubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yaml
Connecting to raw.githubusercontent.com (185.199.109.133:443)
wget: error getting response: Connection reset by peer
command terminated with exit code 1
# webapp 로그 : BlackHoleCluster 차단
# UH : NoHealthyUpstream - No healthy upstream hosts in upstream cluster in addition to 503 response code.
# https://www.envoyproxy.io/docs/envoy/latest/configuration/observability/access_log/usage
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-19T09:55:34.851Z] "- - -" 0 UH - - "-" 0 0 0 - "-" "-" "-" "-" "-" BlackHoleCluster - 185.199.109.133:443 10.10.0.19:34868 - -
# proxy-config : webapp

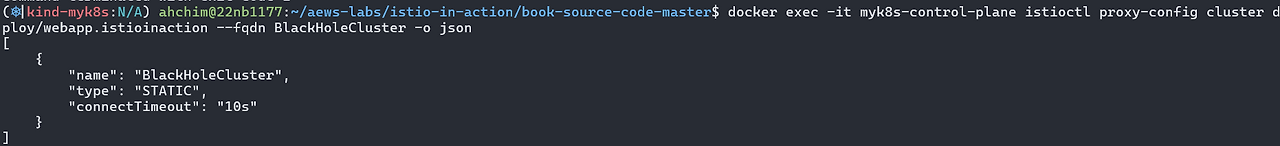

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn BlackHoleCluster -o json
[
{
"name": "BlackHoleCluster",
"type": "STATIC",
"connectTimeout": "10s"
}
]
# 현재 istiooperators meshConfig 설정 확인
kubectl get istiooperators -n istio-system -o json
...
"meshConfig": {
"accessLogFile": "/dev/stdout",
"defaultConfig": {
"proxyMetadata": {}
},
"enablePrometheusMerge": true,
"extensionProviders": [
{
"envoyOtelAls": {
"port": 4317,
"service": "opentelemetry-collector.istio-system.svc.cluster.local"
},
"name": "otel"
},
{
"name": "skywalking",
"skywalking": {
"port": 11800,
"service": "tracing.istio-system.svc.cluster.local"
}
}
],
"outboundTrafficPolicy": {
"mode": "REGISTRY_ONLY"
}
},
현재 istiooperators meshConfig 설정 확인 webapp pod에서 외부 다운로드배포 확인webapp pod에서 외부 다운로드 - 차단webapp 로그: BlackHoleCluster 차단proxy-config : webappOutbound Traffic Policy가 등록된 정보만 접근 가능하도록 변경되었다.
ServiceEntry 소개 : Istio의 Service Discovery 기능을 사용해 클러스터 외부의 서비스로 라우팅하기
모든 서비스가 서비스 메시 내에 있는 것은 아니므로, 메시 내부의 서비스가 메시 외부의 서비스와 통신할 방법이 필요하다.
외부에 있는 서비스를 내부에 있는 서비스인 것처럼 Service Discovery에 등록 저장소에 ServiceEntry 리소스로 외부 서비스를 추가 가능⇒ istiod는 k8s api (Service 리소스)를 통해서 서비스/엔드포인트 정보를 동적으로 발견/획득
jsonplaceholder.typicode.com 을 사용하는 예시 포럼 애플리케이션을 설치
# forum 설치
cat services/forum/kubernetes/forum-all.yaml
kubectl apply -f services/forum/kubernetes/forum-all.yaml -n istioinaction
# 확인

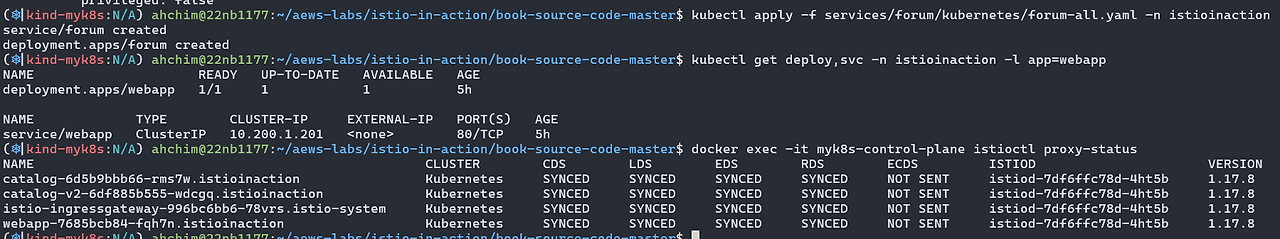

kubectl get deploy,svc -n istioinaction -l app=forum
docker exec -it myk8s-control-plane istioctl proxy-status
# webapp 웹 접속
open http://webapp.istioinaction.io:30000/

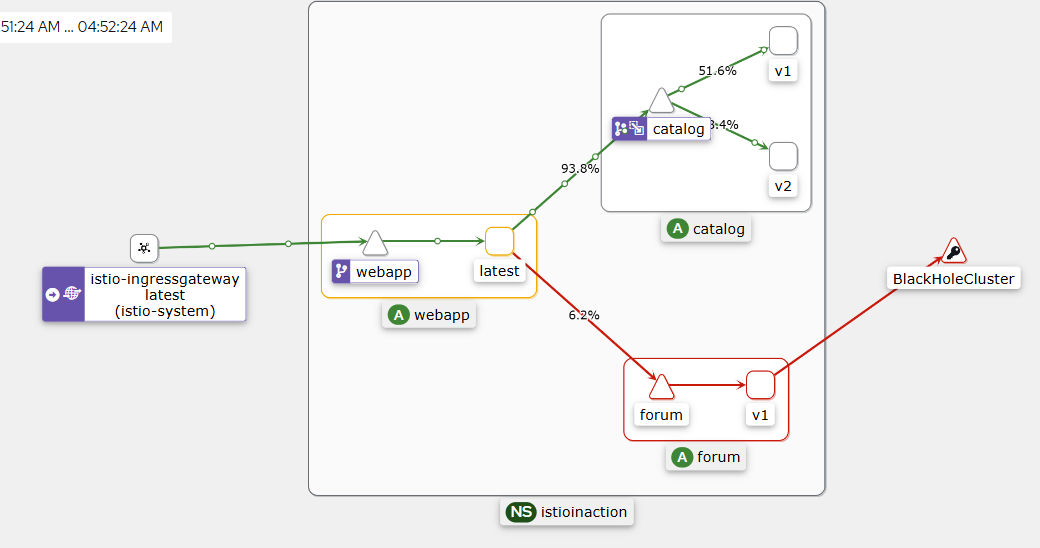

forum app 설치 웹 브라우저에서 http://webapp.istioinaction.io:30000 접속 및 새로 고침Kiali에서 트래픽 흐름 확인
메시 안에서 새로운 포럼 서비스 호출
# 메시 안에서 새로운 포럼 서비스를 호출
curl -s http://webapp.istioinaction.io:30000/api/users
error calling Forum service
# forum 로그 확인
kubectl logs -n istioinaction -l app=forum -c istio-proxy -f
[2025-04-19T10:35:23.526Z] "GET /users HTTP/1.1" 502 - direct_response - "-" 0 0 0 - "172.18.0.1" "Go-http-client/1.1" "04bef923-b182-94e9-a58d-e2d9f957693b" "jsonplaceholder.typicode.com" "-" - - 104.21.48.1:80 172.18.0.1:0 - block_all
# 클러스터 내부 서비스에서 외부 도메인(jsonplaceholder.typicode.com) 으로 나가려 했지만, Istio가 요청을 막아서 502 오류와 함께 직접 응답 처리한 상황
## direct_response : Envoy가 요청을 외부로 보내지 않고 자체적으로 차단 응답을 반환했음을 의미
## block_all : Istio에서 egress(외부) 요청이 전면 차단됨을 나타내는 메시지
[2025-04-19T10:35:23.526Z] "GET /api/users HTTP/1.1" 500 - via_upstream - "-" 0 28 0 0 "172.18.0.1" "beegoServer" "04bef923-b182-94e9-a58d-e2d9f957693b" "forum.istioinaction:80" "10.10.0.31:8080" inbound|8080|| 127.0.0.6:60487 10.10.0.31:8080 172.18.0.1:0 - default
ServiceEntry 리소스를 만들면 이스티오의 서비스 저장소에 항목이 삽입되고, 서비스 메시가 이를 알 수 있다.
# istio proxy (forum)
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/forum.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/forum.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/forum.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config all deploy/forum.istioinaction -o short > forum-1.json
#
cat ch5/forum-serviceentry.yaml
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: jsonplaceholder
spec:
hosts:
- jsonplaceholder.typicode.com
ports:
- number: 80
name: http
protocol: HTTP
resolution: DNS
location: MESH_EXTERNAL
kubectl apply -f ch5/forum-serviceentry.yaml -n istioinaction
#
docker exec -it myk8s-control-plane istioctl proxy-config all deploy/forum.istioinaction -o short > forum-2.json
diff forum-1.json forum-2.json
25a26
> jsonplaceholder.typicode.com 80 - outbound STRICT_DNS
96a98
> 80 jsonplaceholder.typicode.com /*
#
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/forum.istioinaction | grep json
80 jsonplaceholder.typicode.com /*
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/forum.istioinaction --fqdn jsonplaceholder.typicode.com -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/forum.istioinaction | grep json
jsonplaceholder.typicode.com 80 - outbound STRICT_DNS
# 목적 hosts 의 도메인 질의 응답 IP로 확인된 엔드포인트들 확인
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/forum.istioinaction --cluster 'outbound|80||jsonplaceholder.typicode.com'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
104.21.112.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.16.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.32.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.48.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.64.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.80.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.96.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
# 메시 안에서 새로운 포럼 서비스를 호출 : 사용자 목록 반환 OK
curl -s http://webapp.istioinaction.io:30000/api/users
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/ ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# webapp 웹 접속
open http://webapp.istioinaction.io:30000/
forum serviceentry 설치 endpoint address가 jsonplaceholder.typicode.com

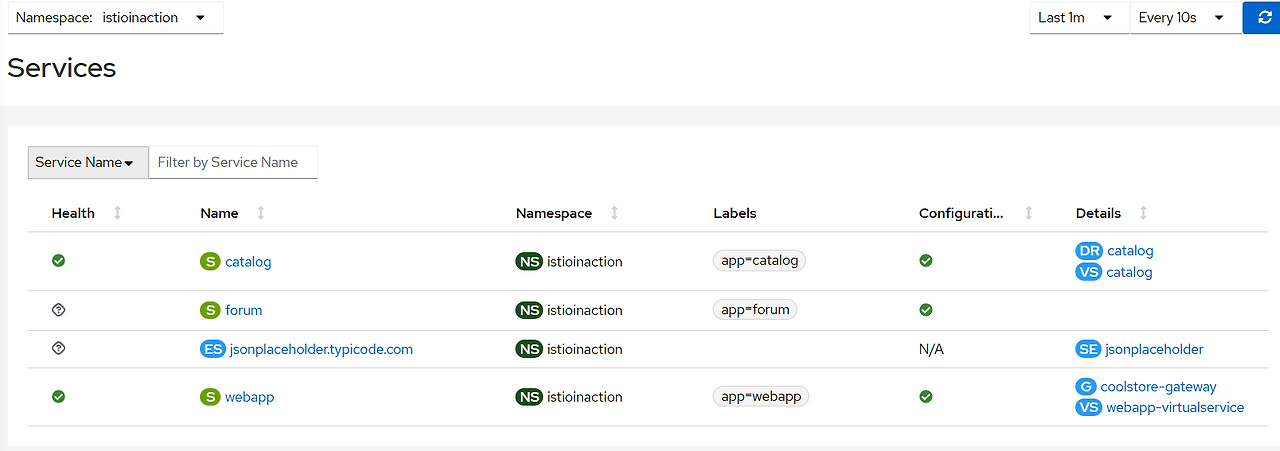

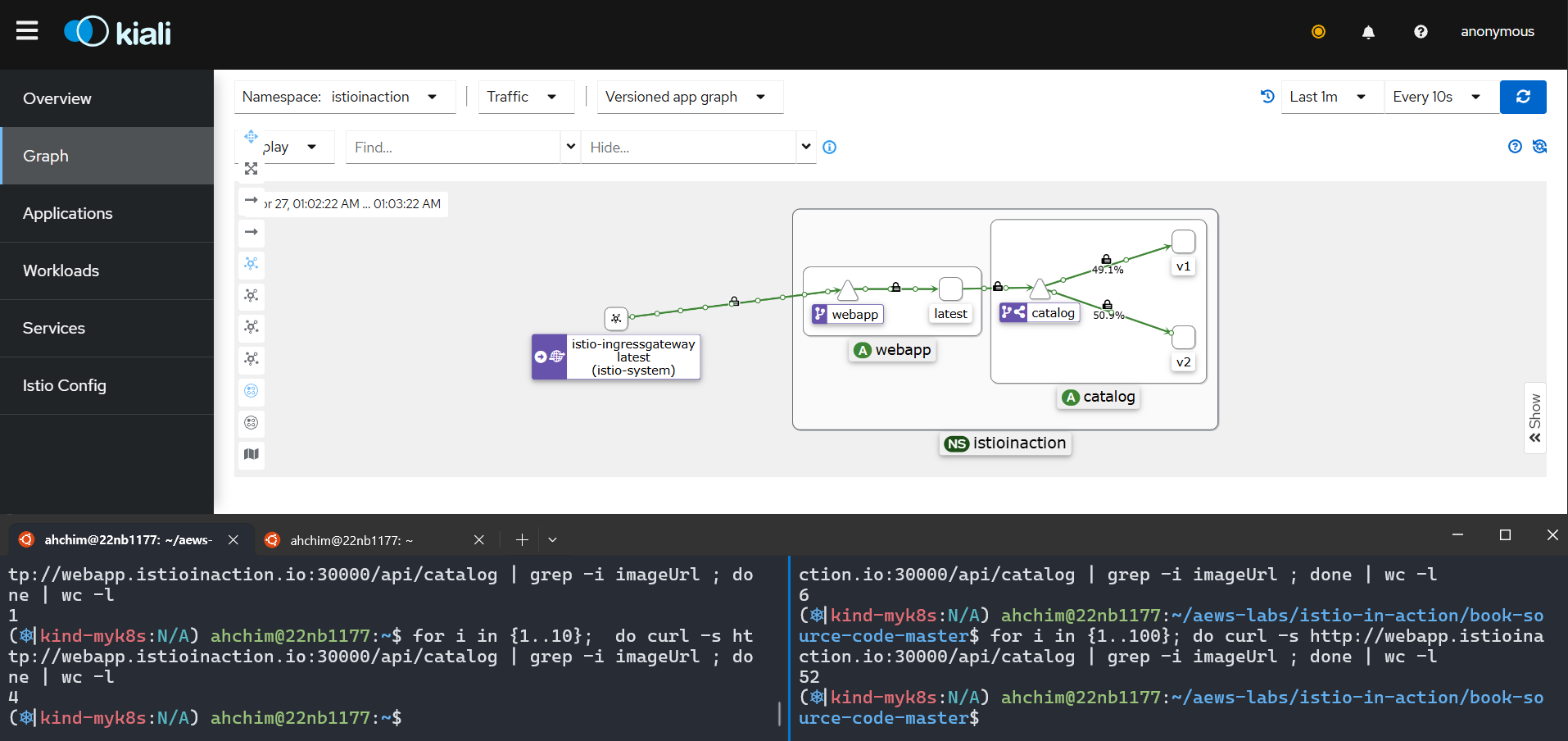

메시 안에서 새로운 포럼 서비스 호출: 사용자 목록 반환kiali 확인: jsonplaceholder 로 트래픽 전송 현황 확인 webapp 웹 접속 시 forum 서비스데이터 정상 확인 됨외부 데이터가 istio 서비스로 인식됨 (jsonplaceholder.typicode.com)
Summary
DestinationRule 로 워크로드를 v1, v2 버전과 같이 더 작은 부분집합들로 분리할 수 있다.
VirtualService는 이런 부분집합들을 사용해 트래픽을 세밀하게 라우팅한다.
VirtualService는 HTTP 헤더 같은 애플리케이션 계층 정보를 기반으로 라우팅 결정을 설정한다.
이 덕분에 베타 테스터 같은 특정 사용자 집합을 서비스의 신 버전으로 보내 테스트하는 다크 런치 기법을 사용할 수 있다.

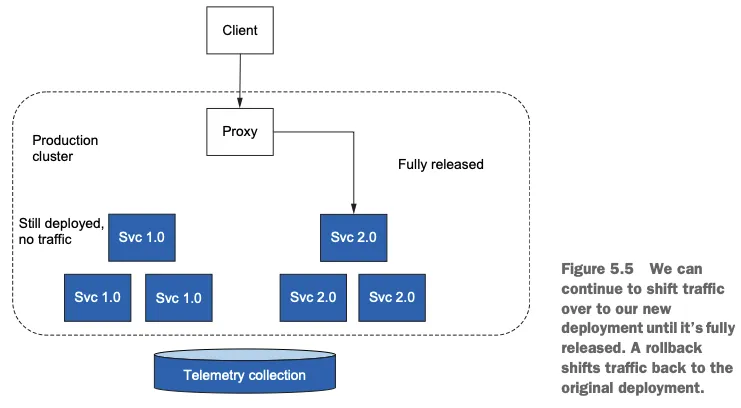

가중치 라우팅(VirtualService 리소스로 설정)을 사용하는 서비스 프록시는 트래픽을 점진적으로 새 배포로 라우팅할 수 있는데, 덕분에 카나리 배포(트래픽 전환이라고도 함) 같은 방법을 사용할 수 있다.
트래픽 전환은 Flagger를 사용해 자동화할 수 있다. Flagger는 수집한 메트릭을 사용해 새 배포로 라우팅되는 트래픽을 점진적으로 늘리는 오픈소스 솔루션이다.
outboundTrafficPolicy 를 REGISTER_ONLY로 설정하면 어떤 트래픽도 클러스터를 떠나지 못하게 함으로써 악의적인 사용자가 외부로 정보를 전송하는 것을 방지할 수 있다.
outboundTrafficPolicy 를 REGISTER_ONLY로 설정했을 때는 ServiceEntry로 외부로 향하는 트래픽을 허용할 수 있다.
cluster 에 clusterset, endpoint가 묶여있다. LB Policy는 Least Request 다.
pod로 확인
